利用課題名 / Title

半導体ウェハ加工技術の開発

利用した実施機関 / Support Institute

東北大学 / Tohoku Univ.

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)加工・デバイスプロセス/Nanofabrication(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials(副 / Sub)高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed

キーワード / Keywords

形状・形態観察,スパッタリング/ Sputtering,ボンディング/ Bonding,異種材料接着・接合技術/ Dissimilar material adhesion/bonding technology,アクチュエーター/ Actuator,高周波デバイス/ High frequency device,MEMS/NEMSデバイス/ MEMS/NEMS device,セラミックスデバイス/ Ceramic device,エレクトロデバイス/ Electronic device


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

大橋 達也

所属名 / Affiliation

Mipox株式会社

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

米倉洋

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

邉見政浩,古林庸子

利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

TU-160:自動搬送 芝浦スパッタ装置(加熱型)
TU-058:マスクレスアライナ


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

接合時にアライメントを行う際、基板上にアライメントマークが必要となる。アライメントマークのみを作製する場合、マスクレスアライナにより直接描画してフォトリソグラフィーを行うのが簡便である。レジストに一般的なポジレジストを用いるとほぼ全面を露光する必要があるが、ネガレジストを用いるとアライメントマークの部分のみ描画すればよく、描画時間が大幅に短縮できる。 しかしながら、ウエットエッチングができるネガレジストは古くからあるゴム系のものであり、解像度が約10 µm程度と低いという欠点がある。今回はゴム系ネガレジストを用いアライメントマークの作製を試みた。

実験 / Experimental

6インチベアSi基板に、自動搬送スパッタ装置(!-Miller CFS-4EP-LL)を用いRFマグネトロンスパッタ法により約100 nm厚の Cr 薄膜を製膜した。Crを製膜した基板に、スピンコータによりネガレジスト(東京応化工業 OMR100)を塗布しプリベークののち、マスクレスアライナHeidelberg Instruments製MLA150によりアライメントマークを描画した。 描画したフォトレジストを現像したのち、Crエッチング液によりエッチングを行いアライメントマークのある基板を得た。

結果と考察 / Results and Discussion

図1に現像後のネガレジスト像、図2にエッチング後のアライメントマークを示す。ライン/スペースはL/S=5 µm/5 µmであり、ネガレジストには波状の模様が見える。エッチング後、硫酸過酸化水素混合液によりレジストを剥離したところ、縁が若干波状となっているものの、実用上問題ない程度のアライメントマークが得られた。

図・表・数式 / Figures, Tables and Equations

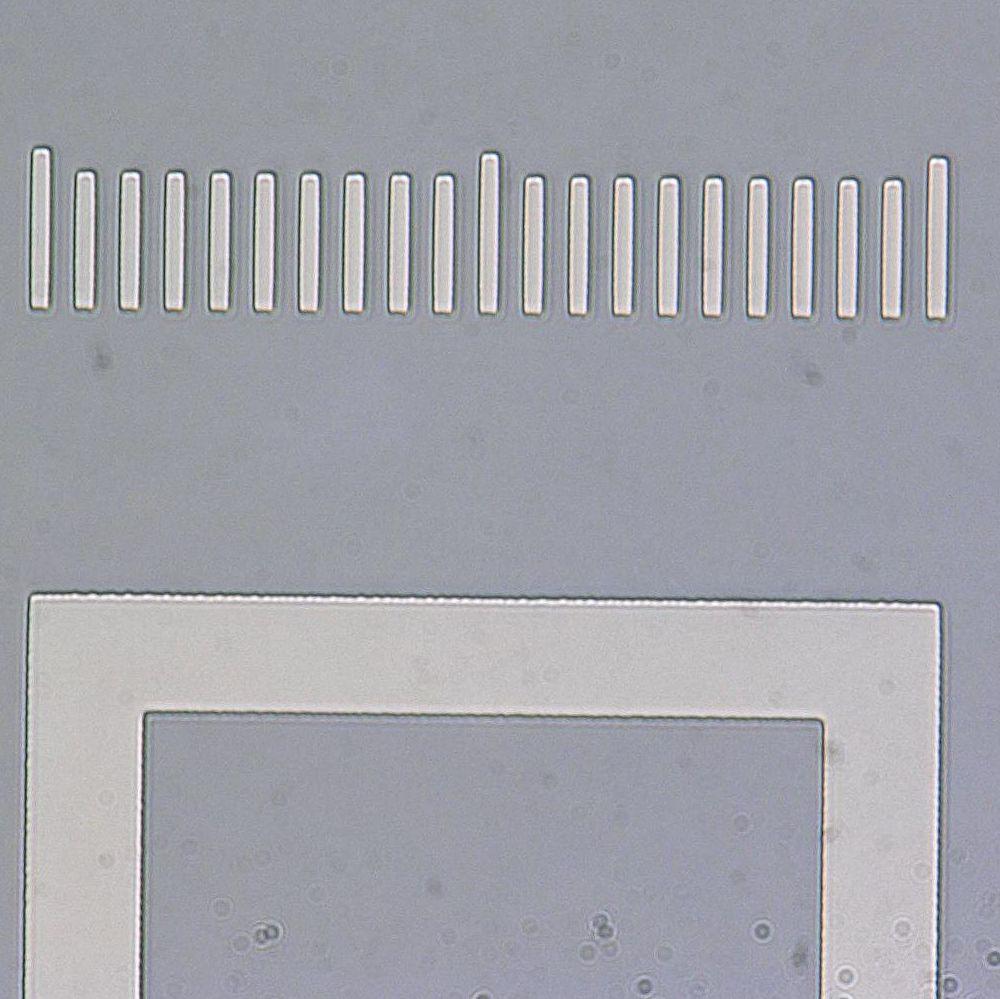

図1. 現像、エッチング後のレジストパターン

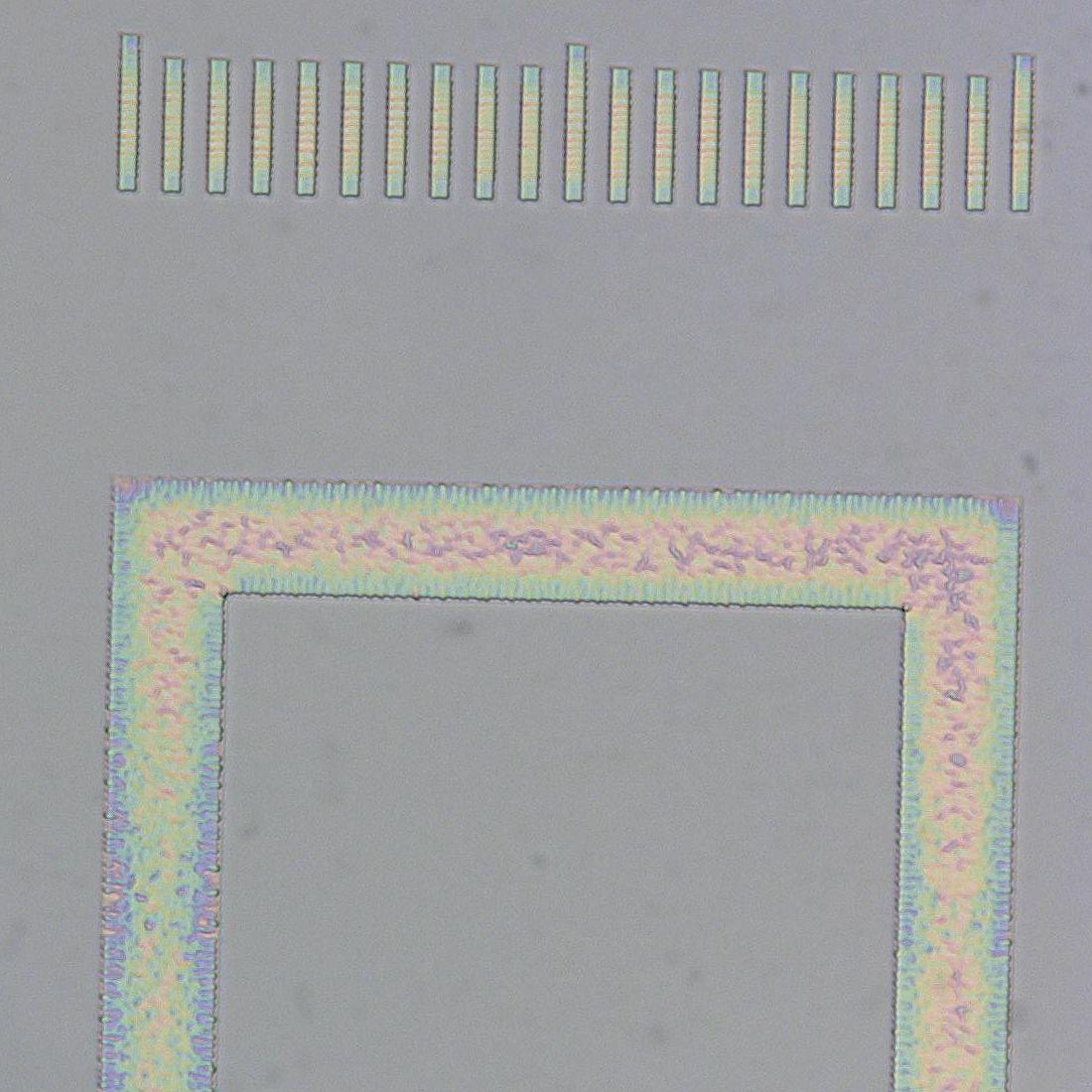

図2 レジスト剥離後のアライメントマーク
