概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
効率の高い回折光学素子の製作を目指し、より多段のパターン製作を試みる。多段を形成する場合パターニングの位置合わせに高い精度が求められるので 、その精度を検証する。
実験 / Experimental
石英基板に両面アライナを使って断面が階段状のパターンを形成する。 パターン内には位置合わせするためにアライメントマークを入れておく。 まず1種目のレジストパターン形成しドライエッチングする。 このパターンに両面アライナで位置合わせして2種目のレジストパターンを形成し ドライエッチングする。 完成した階段状のパターンが設計通りか検証する。
結果と考察 / Results and Discussion

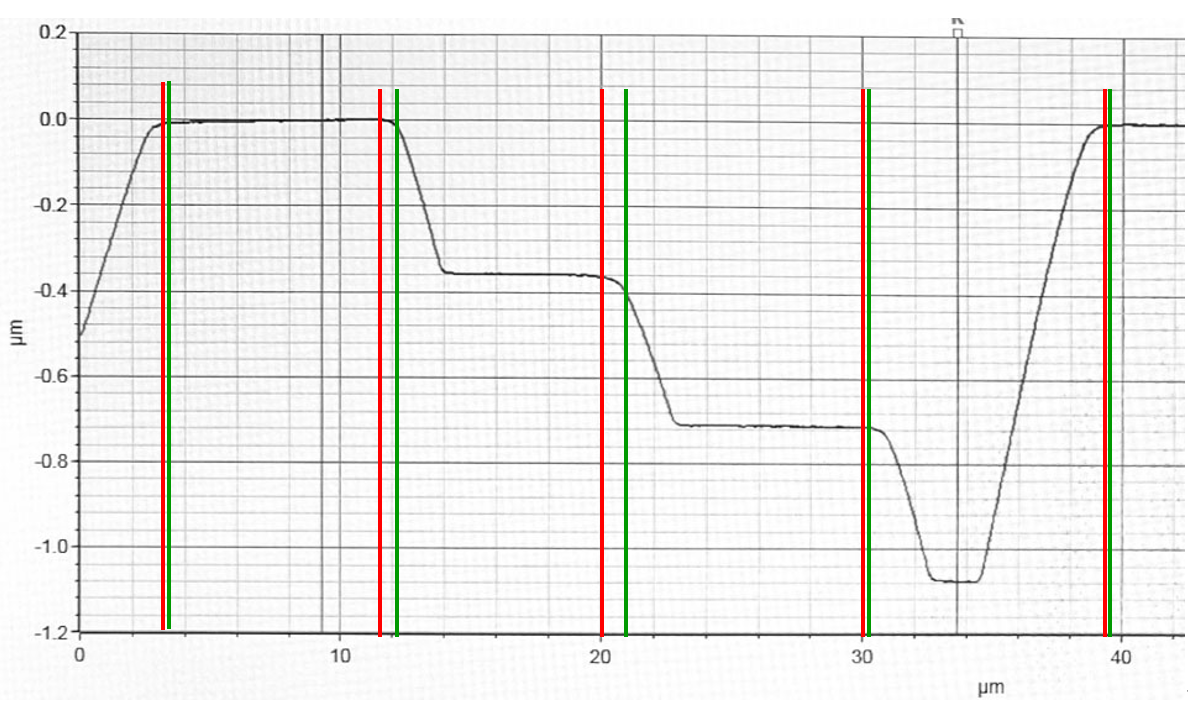

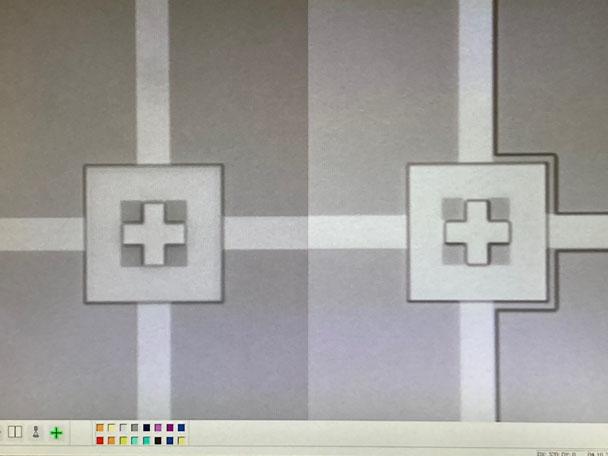

両面アライナでのアライメント画面をFig. 1に示す。 アライメントマーク中心の十字線幅は30 µmであった。 完成した階段状パターンの深さ及び寸法測定画面をFig. 2に示す。 緑色線が設計値(ピッチ9 µm)、赤色線が実際の段の寸法である。 測定は接触式形状測定機で行ったため、 針の先端の形状分、階段寸法が太く表されているが 誤差は1 µm以内で位置合わせすることができた。 今回、アライメントマークの線幅が太かったが より高精度に位置合わせが必要な場合はアライメントマークを細かくしたり アライメント用顕微鏡の倍率を上げるなどの対応をとる。
図・表・数式 / Figures, Tables and Equations
Fig.1 両面アライナでのアライメント画面
Fig.2 階段形状の寸法測定画面
