【公開日：2025.06.10】【最終更新日：2025.05.19】
課題データ / Project Data
課題番号 / Project Issue Number
24YG0146
利用課題名 / Title
ナイロン6/酸変成ETFE溶融混練物の流動性
利用した実施機関 / Support Institute
山形大学 / Yamagata Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）加工・デバイスプロセス/Nanofabrication
【重要技術領域 / Important Technology Area】（主 / Main）革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion（副 / Sub）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials
キーワード / Keywords
ポリマーアロイ/polymer alloy,ポリアミド/polyamide,リアクティブプロセッシング/reactive processing,成形/ Molding,水素貯蔵/ Hydrogen storage,高強度・生分解性プラスチック/ High-strength, biodegradable plastic
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
西 栄一
所属名 / Affiliation
AGC株式会社
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
杉本昌隆
利用形態 / Support Type
（主 / Main）技術代行/Technology Substitution（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
水素タンクの低温衝撃性、成形加工性改良にむけた研究である。常温強度とガスバリア性を持つPA6に対し、低温強度に優れるm-ETFE(酸無水物変成)を溶融混練により分散させた試料の流動性の評価を行う。
実験 / Experimental
二軸コニカル混練機(Xplore Instruments製 MC15s)により、PA6/m-ETFE＝70/３０wt%を温度240℃、回転数50rpmで10分間混練して作製した試料について、ツインドライブ型レオメータ（YG-001）を用いて弾性率のひずみ依存性の評価を行った。測定は240℃で、タイムスイープを行い、温度に対して安定な測定時間を確認し、ひずみスイープにより線形範囲を確認し、周波数を決定した。
結果と考察 / Results and Discussion
PA6/m-ETFE＝70/３０wt%において、240°の溶融状態の動的粘弾性（ひずみ依存性）を測定したところ、貯蔵弾性率G'、損失弾性率G"ともにひずみ依存性が小さいことが確認された。TEMによるモルフォロジー観察の結果、この試料のETFEドメインの平均粒子径が100nm以下であることが分かっているが、これがどのように粘弾性に影響したか現時点で不明である。今後、同試料についてタイムスイープ測定による熱安定性の評価、周波数依存測定を行う。また、回転数、混錬時間を変更して作製した試料についても粘弾性の評価を行い、ＴＥＭ観察結果と合わせて考察することで、酸無水物を変成したＥＴＦＥ粒子の分散状態が、成形加工性に与える影響について詳しく検討する予定である。
図・表・数式 / Figures, Tables and Equations

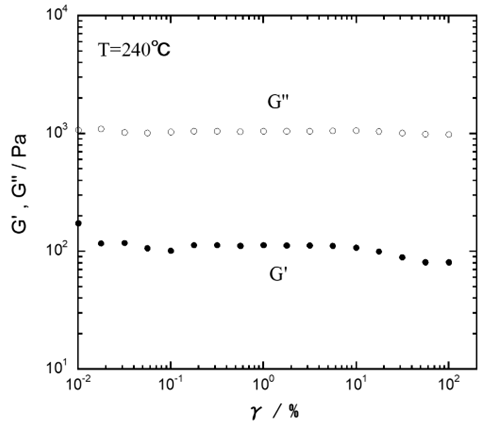

Fig. 1 Strain dependence of G' and G'' in PA6/m-ETFE (Measurement temperature: 240°C, ω = 1 rad/s)
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
- 西栄一、プラスチック成形加工学会第32回秋季大会（沖縄県）、2024年11月28日
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
