課題データ / Project Data

課題番号 / Project Issue Number

22UT0302

利用課題名 / Title

鉄合金の組織観察

利用した実施機関 / Support Institute

東京大学 / Tokyo Univ.

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-

【重要技術領域 / Important Technology Area】（主 / Main）マテリアルの高度循環のための技術/Advanced materials recycling technologies（副 / Sub）その他/Others

キーワード / Keywords

電子顕微鏡/Electron microscopy,高度素材識別技術/ Advanced material identification technology

利用者と利用形態 / User and Support Type

利用者名（課題申請者）/ User Name (Project Applicant)

平林 潤一

所属名 / Affiliation

東芝エネルギーシステムズ株式会社

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

森田真理

利用形態 / Support Type

（主 / Main）技術補助/Technical Assistance（副 / Sub）-

利用した主な設備 / Equipment Used in This Project

UT-005：原子分解能元素マッピング構造解析装置

報告書データ / Report

概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

強磁性体であるFe-Cu2元合金における析出物の形成分布を評価するため、TEM観察およびEDS分析を行った。

実験 / Experimental

熱時効処理したFe-Cu2元合金からFIBにより作製した観察用試料を、原子分解能元素マッピング構造解析装置（JEM-ARM200F Thermal FE STEM）を利用してSTEM明視野像およびEDS元素マッピング（Fe, Cu）を行った。観察・分析結果を基に、Cu析出物の組成、平均サイズおよび数密度を評価した。

結果と考察 / Results and Discussion

Fe-Cu2元合金の明視野像およびEDSマッピングの結果をFig.1およびFig.2に示す。明視野像において明瞭な歪みコントラストは確認されなかったが、Cuマッピング像においてCu濃度が局所的に高まっている領域が多数確認された。試料にはCu析出物が形成されていたと考えられる。Cuマッピング像を基に評価した欠陥の平均サイズは約5nm、数密度は約2×10²² m-³であった。

図・表・数式 / Figures, Tables and Equations

Fig.1  Bright-field image of a thermally aged Fe-Cu alloy

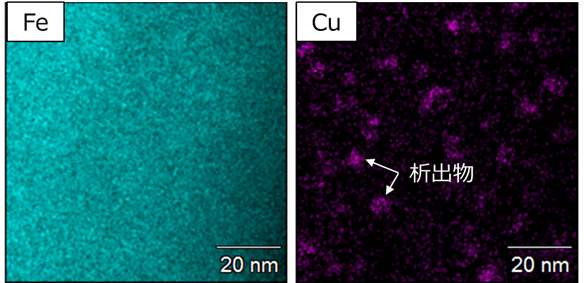

Fig.2  Distribution of Fe and Cu

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

成果発表・成果利用 / Publication and Patents

論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)

口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.

1. 平林ほか，“鉄合金における欠陥と磁壁の相互作用の電子顕微鏡観察②”, 日本金属学会2023年春期(172回)講演大会, 令和5年3月9日．

特許 / Patents

特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
