【公開日：2025.06.16】【最終更新日：2025.06.16】
課題データ / Project Data
課題番号 / Project Issue Number
22UT0434
利用課題名 / Title
人工透析膜中空糸の観察
利用した実施機関 / Support Institute
東京大学 / Tokyo Univ.
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）次世代バイオマテリアル/Next-generation biomaterials（副 / Sub）マルチマテリアル化技術・次世代高分子マテリアル/Multi-material technologies / Next-generation high-molecular materials
キーワード / Keywords
ポリマー,電子顕微鏡/Electron microscopy,バイオアダプティブ材料/ Bioadaptive materials
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
堀之内 一真
所属名 / Affiliation
東京大学工学部マテリアル工学科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
高井まどか
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
人工透析に用いられるダイアライザーの問題として中空糸膜表面でのタンパク質吸着、血液凝固作用による中空糸細孔の目詰まりによるデバイスの機能低下がある。それを防ぐため、臨床的には抗凝固剤のヘパリンを患者に投与しながら治療を行っている。しかし、過剰なヘパリンの投与は、ヘパリン起因性血小板減少症の発症リスクを伴う。最近では抗凝固機能をもった親水性ポリマーの被覆による中空糸も開発され実用化されているが、さらなる抗血栓性を付与した高性能透析膜が求められている。本研究では、架橋型MPCポリマー[1]を酢酸セルロース中空糸膜に修飾し、中空糸に高い抗血栓性を付与することで、ヘパリン投与量の少ない透析技術を確立することを目的とした。
実験 / Experimental
酢酸セルロース中空糸内側に架橋型MPCポリマーのコーティング溶液を1時間浸漬後、乾燥させたもの、 コーティングを施していない酢酸セルロース中空糸の2種類のサンプルを用意した。FE-SEM(JSM-7500FA)での観察に際して、中空糸に導電性を付与するため、オスミウムのコーティングを事前に行った。
結果と考察 / Results and Discussion
本観察の目的は、ポリマー修飾の工程で、細孔の閉塞が起こっていないかを確認することであった。結果としては細孔の個数、サイズともに大きな変化は見られず、ポリマーコーティングによる中空糸膜の変形は起こらなかったと言える。以下図1に撮影した画像を示す。
図・表・数式 / Figures, Tables and Equations

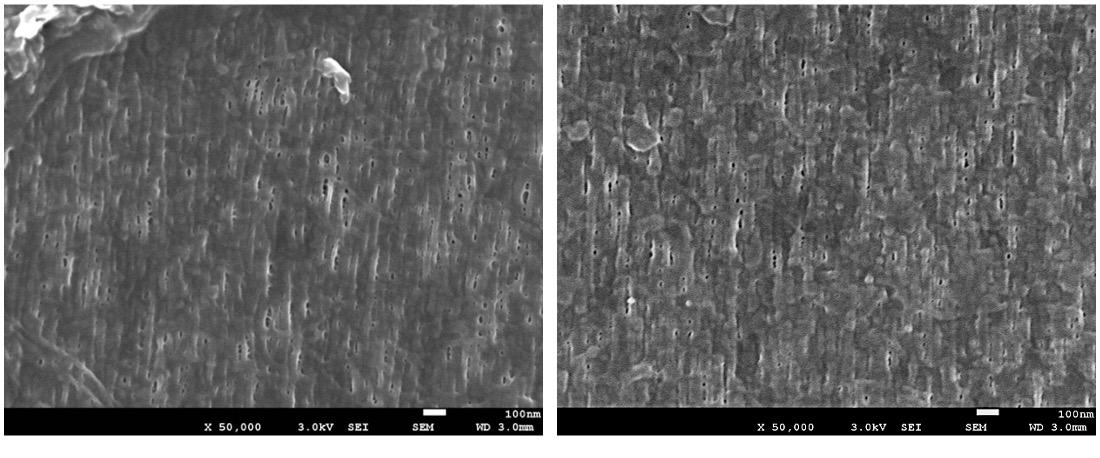

図1 (左) 未修飾中空糸, (右) ポリマー修飾中空糸
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
参考文献[1]: [1] Nagahashi, K., et al., Colloids and Surfaces B: Biointerfaces,134, 384‒391. (2015).
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
