概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
本研究はロボットハンドシステムに搭載する光学式触覚センサの小型化を実現する広視野メタレンズの開発を目的とする. メタレンズの周期構造はガラス基板上に窒化シリコンの誘電体ナノ柱である. 電子線描画装置やRIE装置を用いて製作した. 製作した基板を走査型電子顕微鏡で観察した.
実験 / Experimental
20 mm角のガラス上に窒化シリコン (膜厚1625 nm) が成膜された基板に対し，東京大学武田先端知ビルのスーパークリーンルームにてZEP520A-7を6000rpm, 660secでスピンコートし，180℃で5分間ベイクを行った. 次に帯電防止剤エスペイサ300Zを3000rpm, 60secでスピンコートし，110℃で10分間ベイクを行った．以上の処理をした基板にF7000S-VD02のCharacter Projection(CP)を用いた電子線を照射し，メタレンズのパターンを描画した. マスクはCP1～12を利用した. その後，水につけてエスペイサを除去し，ZED-N50に60秒間浸して現像を行った．その後MIBKを用いてリンスを2回行った．次に東京農工大学クリーンルームで電子線描画を行った面にCr (膜厚50 nm) を蒸着し，リフトオフを行った．また裏面に対してマスクアライナーを用いて絞りパターンを描画し, Al (膜厚150 nm)を蒸着してリフトオフを行い，絞りを製作した．そして東京大学武田先端知ビルのスーパークリーンルームでRIE装置であるNE-550を用いてRIEを行う. RIEは使用するすべてのCPに対して同じエッチングレシピで行う. また, RIEは2回に分けて行い, 1回目のRIE後に走査型電子顕微鏡 ( Regulus 8230 )で構造観察を行う. そして構造の形状・高さに応じてエッチングレシピを変更する. 1回目は構造の高さが1300 nmとなるようにエッチング時間を設定して行った. 2回目はエッチングガスであるSF6の流量を1 sccm減らし, パッシベーションガスであるCHF3の流量を1 sccmだけ増やし, 構造の高さが1625 nmとなるようにエッチング時間を設定して行った.RIE後に走査型電子顕微鏡 ( Regulus 8230 ) で観察を行った.
結果と考察 / Results and Discussion
2回目のRIE後にRegulus8230で観察した構造をFig. 1に示す. CP1～3は倒壊していないが, 高さが設計値に達していないことを確認した. また, CP8～10ではエッチングが進行せず, パッシベーション過多により膜ができていることを確認した. 今後はRIEでのガスの流量比を検討する必要がある.
図・表・数式 / Figures, Tables and Equations

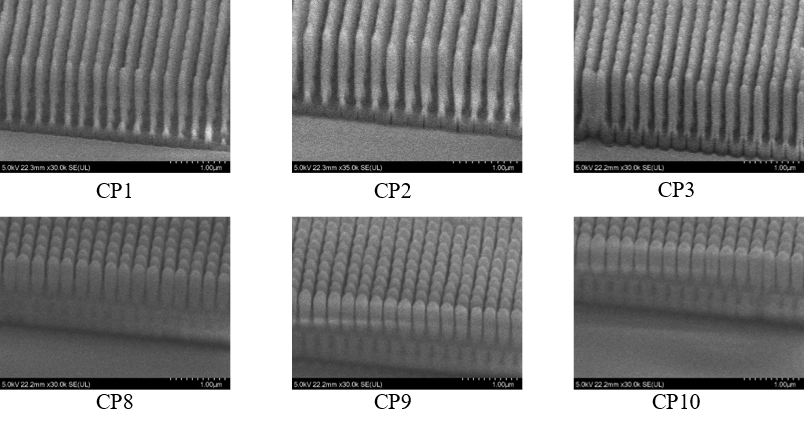

Fig. 1 SEM images of meta-surface after RIE with various CP.
