Auナノシートは硫化水素のような低分子ガスに対して触媒能を有するセンサ材料であることが知られている．このような金属ナノシートガスセンサはセンサ表面でガスが吸着・反応することによるキャリア散乱の変化を利用しており，高感度なガスセンサを実現するためにはグレイン散乱が抑えられる高結晶性薄膜の成長が求められる．また，熱力学的に安定な構造をもつAuを形成するには，高い温度でアニールすることも必要である．一方で，SiO2/Si基板上にAuを堆積し高温でアニールすると，多数の微結晶からなる薄膜が成長してしまう．これは，AuとSiO2との密着性が悪いことに起因しており，その間に密着層を挟む必要があると考えられる．そこで，本研究ではTiNを密着層として用いたSi/SiO2/TiN/Au構造により，結晶性の高いAuナノシートの実現をねらった. また, 金属ナノシートセンサは, 分子の表面吸着が化学反応に基づいているため, 昇温することで吸着速度などを向上させることができる. 一方で, 一般的に昇温に必要な外部ヒータを用いると消費エネルギーが大きくなるため, センサの集積化などに不向きだと考えられている. ジュール自己加熱は金属ナノシートガスセンサの局所昇温にも広く知られており, 外部ヒータでの昇温よりも金属ナノシートセンサに適している. 一方で, ジュール自己加熱に必要な高密度電流は, 同時にエレクトロマイグレーション(Electromigration: EM), すなわち電子流による原子拡散を誘起する原動力となる. AuナノシートはEM耐性が低く, 自己加熱による破断が起こりやすいことが報告されている. 本研究では, EMによるAuナノシート破断を防止するため, 下段にマイクロヒータを設けてEM耐性を向上を目的とした.
実験 / Experimental
625µmのSiO2を有するSi基板上に，TiN (2 nm)およびAu (16 nm)をスパッタによって逐次製膜し，窒素雰囲気下で1hアニールした．アニール温度は300℃とした．作製した薄膜の表面形状を調べるためにAFM測定を，結晶性を評価するためにXRD測定を行った．マイクロヒータはAuナノシート下段にW(100nm), 絶縁膜としてAl2O3(10nm)をスパッタによって製膜した.
結果と考察 / Results and Discussion
図１で示すようにW膜にボイドが発生していた. EDXにて絶縁膜Al2O3の存在を調べたところ, 確認されなかったため, 絶縁膜が窒素アニールやリフトオフプロセスではがれてしまったためW膜にダメージが確認されたと考察する. 今後は窒素アニールの温度設定（300℃）やリフトオフプロセスで使用する溶液やマイクロヒータの素材（Ptなど）、絶縁膜Al2O3を残存させるプロセスを検討することにより改善していく.
図・表・数式 / Figures, Tables and Equations

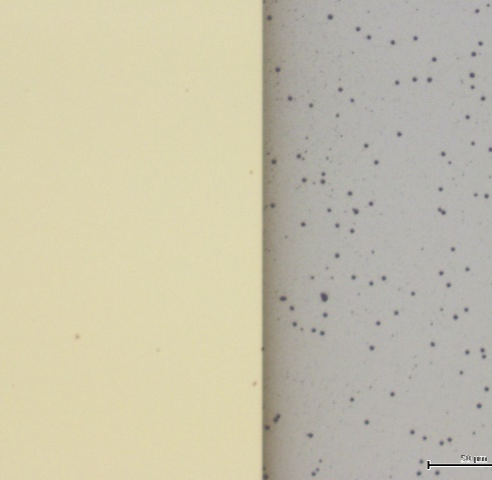

図1 タングステンマイクロヒータのボイド
