概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
金属ナノ粒子などの自由電子を有する物質に、電磁波や荷電粒子線の照射に伴い誘起される自由電子の集団運動をプラズモンという。特に表面近傍の自由電子と結合した表面プラズモン励起はその構造を反映した特色ある物性を示す。このプラズモン振動数は粒子のサイズや形状、構成元素などに依存するため、ナノ構造制御によりプラズモン波長の制御が可能となる。本研究では、高分解能(S)TEM像およびSTEM-EDS, STEM-EELSによりナノ構造解析とプラズモニクスデバイスの性能向上に寄与する物性の解明を目指す。
実験 / Experimental
表面プラズモン励起を示す金属ナノ粒子は液中プラズマ法（SPP）によって作製した[1]。溶媒中で対向した金属電極間に高周波パルス電圧を印加することによってグロー放電が生じる。放電に伴って電極構成原子が蒸発し、その後冷却されることでナノ粒子が形成される。ナノ粒子が分散した溶媒をエラスチックカーボン支持膜付きCuマイクログリッドに滴下することでSTEM観察用の試料とした。STEM観察は名古屋大学超高圧電子顕微鏡施設の収差補正電子顕微鏡(JEM-ARM 200F Cold)を用いて実施した。
結果と考察 / Results and Discussion
Fig.1にSPPによって作製したAuナノ粒子を、シード成長法によって成長させたAuナノトライアングル(Au-NTs)のSTEM像を示す[2]。このAu-NTのEELS
mappingを取得し、エラスチックカーボンからの寄与を差し引いたところ、Au-NTの中心部分（A点）と表面近傍（B点）でスペクトル形状の違いが見られた。この違いをより明確にするために、非負値行列因子分解（NMF）によるスペクトル成分分解を試みた[3,4]。その結果をFig. 2に示す。分解する成分数を２と指定しNMFを実施したところ、Au-NTの中心部分に強く分布する成分1と表面近傍に強く分布する成分2に分解することができた。成分1はFig. 1のA点で得られたスペクトルと類似しており、Au-NTのバルク部分に対応したスペクトルを抽出することができたと考えている。一方で、成分2はB点で得られたスペクトルとA点で得られたスペクトルの差に対応しており、Au-NT表面付近の比較的薄い部分におけるスペクトル成分を示しているものと思われる。以上のようなEELS解析を進めていくことで、ナノ材料の表面プラズモンおよび電子状態に対する情報を取得し、材料開発を推進していく。
図・表・数式 / Figures, Tables and Equations

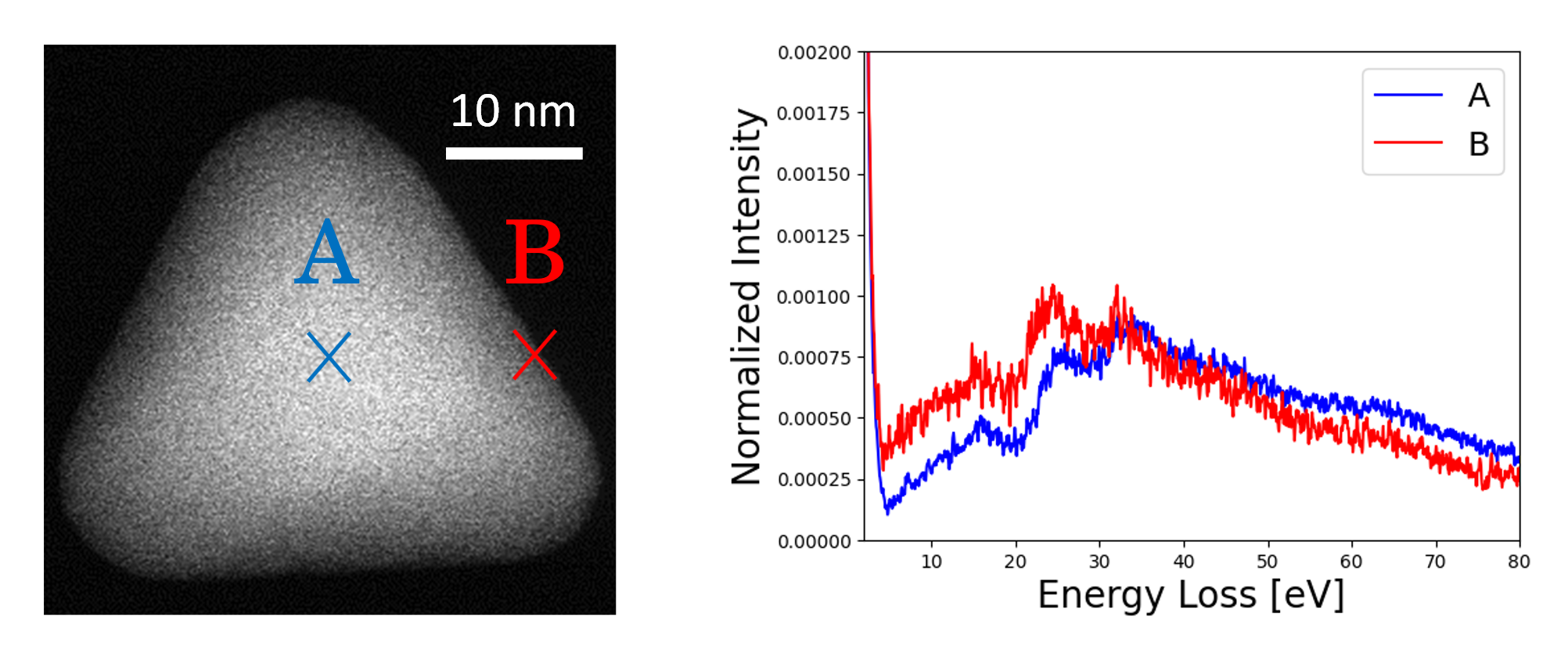

Fig. 1 AuナノトライアングルのSTEM像とEELスペクトル

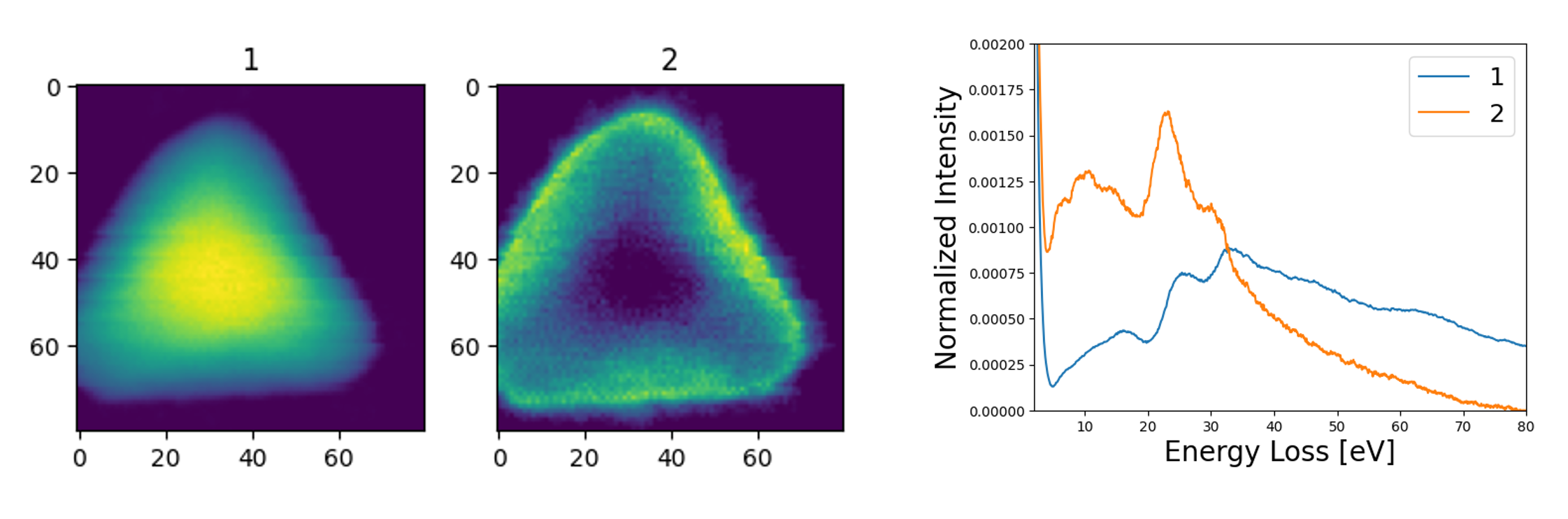

Fig. 2 NMFによる成分分解によって得た各成分（成分1および成分2）の分布とスペクトル
