利用報告書 / User's Reports

  • 印刷する

【公開日:2025.06.10】【最終更新日:2025.04.15】

課題データ / Project Data

課題番号 / Project Issue Number

24AT0188

利用課題名 / Title

微生物分析用マイクロアレイの開発

利用した実施機関 / Support Institute

産業技術総合研究所 / AIST

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)加工・デバイスプロセス/Nanofabrication(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)次世代バイオマテリアル/Next-generation biomaterials(副 / Sub)-

キーワード / Keywords

バイオセンサ/ Biosensor,光リソグラフィ/ Photolithgraphy


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

田中 裕真

所属名 / Affiliation

筑波大学大学院数理物質科学研究群

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

郭 哲維

利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

AT-006:マスクレス露光装置


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

ガラス基盤上に複数のマイクロウェルを設けたマイクロアレイを作製するために、マスクレス露光装置を使用した。

実験 / Experimental

ガラス基盤にレジスト樹脂(ZPN-1150)を滴下し、スピンコータ上でガラスを2500rpm、25秒間回転させ、ホットプレート上で110度、90秒間加熱した。その後、マスクレス露光装置にて、50 mJ/cm2の光を照射し、パターンを形成した。次に、115度、60秒加熱し、nmd-3 現像液で洗浄した。ガラス基盤上にCytop(CTX-809SP2)を塗布し、スピンコータ上で4000rpm、60秒間回転させ、続いてポリジメチルシロキサン樹脂(モノマー:開始剤=10:1)を塗布し、スピンコータ上で1000rpm、60秒間回転させた。ポリジメチルシロキサン樹脂を塗布したガラス基盤をホットプレート上で70度で3時間加熱した。その後、ポリジメチルシロキサン樹脂をガラス基盤から剥離することで、ポリジメチルシロキサン樹脂のマクロアレイを作成した。

結果と考察 / Results and Discussion

ポリジメチルシロキサン樹脂のマクロアレイの表面をレーザー走査型顕微鏡(LEXT OLS4100)で観察し、マイクロアレイに設けたマイクロウェルの大きさを計測した。その結果、各マイクロウェルの直径の平均は約30.46μm、高さの平均は約10.28μmで、標準偏差はそれぞれ0.68μmと0.37μmであった(図1A,B)。また、マイクロウェルの直径と高さの測定値の分布はガウス分布に従っていた。この結果は、マイクロアレイ上に設けたマイクロウェルの大きさは均一であったことを意味する。また、レジスト樹脂とポリジメチルシロキサン樹脂の間にフッ素樹脂を滴下したことで、マイクロウェルの構造を壊すことなくポリジメチルシロキサン樹脂にパターンを転写できたと考えている。

図・表・数式 / Figures, Tables and Equations

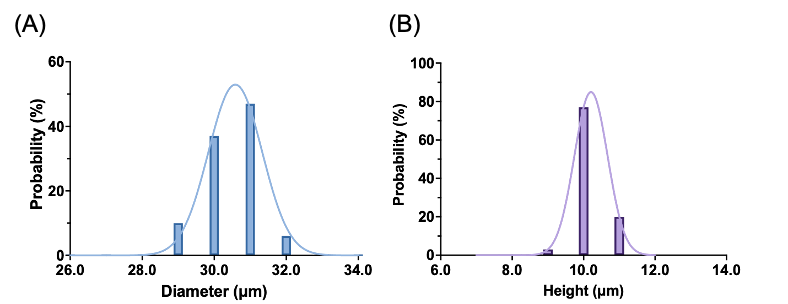

図1A, B. レーザー走査型顕微鏡の計測結果


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)

参考文献DOI: 10.1039/D3AY00401E


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
  1. Yuma Tanaka, Digital Evaluation of Growth and Lipid Production in Lipomyces starkeyi from a Single Cell, ACS Food Science & Technology, 4, 1544-1548(2024).
    DOI: 10.1021/acsfoodscitech.4c00164
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件

印刷する
PAGE TOP
スマートフォン用ページで見る
