課題データ / Project Data

課題番号 / Project Issue Number

24AT0301

利用課題名 / Title

次世代半導体に向けた極薄チップ実装プロセスの検証

利用した実施機関 / Support Institute

産業技術総合研究所 / AIST

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)加工・デバイスプロセス/Nanofabrication(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)高度なデバイス機能の発現を可能とするマテリアル/Materials allowing high-level device functions to be performed(副 / Sub)-

キーワード / Keywords

ダイシング/ Dicing,エレクトロデバイス/ Electronic device,スパッタリング/ Sputtering


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

根本 俊介

所属名 / Affiliation

地方独立行政法人神奈川県立産業技術総合研究所

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

増田 賢一,渋谷 直哉,中島 忠行

利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

AT-025:スパッタ成膜装置(芝浦)


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

低消費電力化が期待できる次世代半導体に向けた極薄チップ実装プロセスの検証を実施した。

実験 / Experimental

本実装プロセスの技術開発では、下記のプロセスを開発する必要がある。
1.高精度なフォトリソグラフィ
2.実装プロセスの下地となる金属膜のスパッタ成膜
3.リフトオフによる実装用のパターン化された金属薄膜形成
4.ダイシングによるTEGの分離
5.バックグラインドによる薄化
6.フリップチップ接合

結果と考察 / Results and Discussion

Si基板を用いてフォトリソグラフィ後、スパッタ成膜とダイシングおよびバックグラインドにより、TEGチップを複数作製し、2.5次元積層実装に向けた薄チップのハンドリングプロセスの問題点と課題の抽出を行った。 その結果、10um厚を切る極薄チップでは、テープtoテープへのハンドリングはできるものの、ガラスウェハtoガラスウェハの転写は極めて難しいことが分かった。そこで、ガラス基板に接着性とレーザーに感応する樹脂材を塗布し、極薄チップを転写(レーザーリフトオフ法)することとした。その結果、レーザーによって樹脂材がアブレーションされ、極薄チップが別の基板に転写技術させることでできた(図1)。レーザーリフトオフ法を使用することで極薄チップがハンドリングできることを見出した。

図・表・数式 / Figures, Tables and Equations

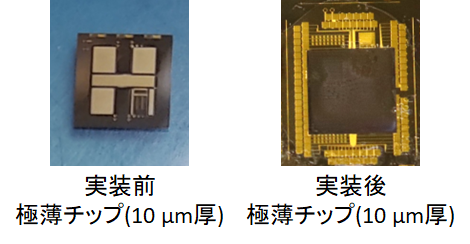

図1 極薄チップ(10μm厚)のフリップチップ接合 結果


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)

この研究は、次世代電子実装システム技術研究会の研究開発プロジェクトにより研究が遂行されたものです。


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
  1. 根本俊介, 岡田達弥, 藤重 遥, 新井義之, 瀬川繁昌, 林瑛瑛, 青柳昌宏, "次世代半導体に向けたレーザー転写技術による極薄Siチップのハンドリング"エレクトロニクス実装学会春季講演大会, 令和7年3月
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件
