概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
本課題では、ファンデルワールス(vdW)薄膜を用いた新規メゾスコピックデバイスの作製を目指し、デバイスそのものや周辺材料の加工を行っている。本年度は、vdW薄膜自体のプロセスに先立って、測定に必要になる周辺技術、特にマイクロ波導波路について開発を進めた。vdW薄膜デバイスの測定用に利用するマイクロ波導波路に対してボンディングによる配線を容易にするため、使用するアルミナ基板への金のスパッタを行った。
実験 / Experimental
当研究室でマイクロ波回路基板として利用しているCERcuits社製の両面銅箔アルミナ基板(サイズ125 mm x 125 mm x 0.5 mm, 銅箔厚35um)に対し、NM-608で金をスパッタした。
結果と考察 / Results and Discussion
図1が仕上がった基板の写真である。基板表面が金で均一にコーティングされて光沢がある。この基板を基板加工装置で加工することで、コプレーナ導波路(図1左上)を得ることができた。今後はこのコプレーナ導波路を冷凍機内部に配置、金線でボンディングすることで、vdW薄膜デバイスにマイクロ波照射するために利用する。
図・表・数式 / Figures, Tables and Equations

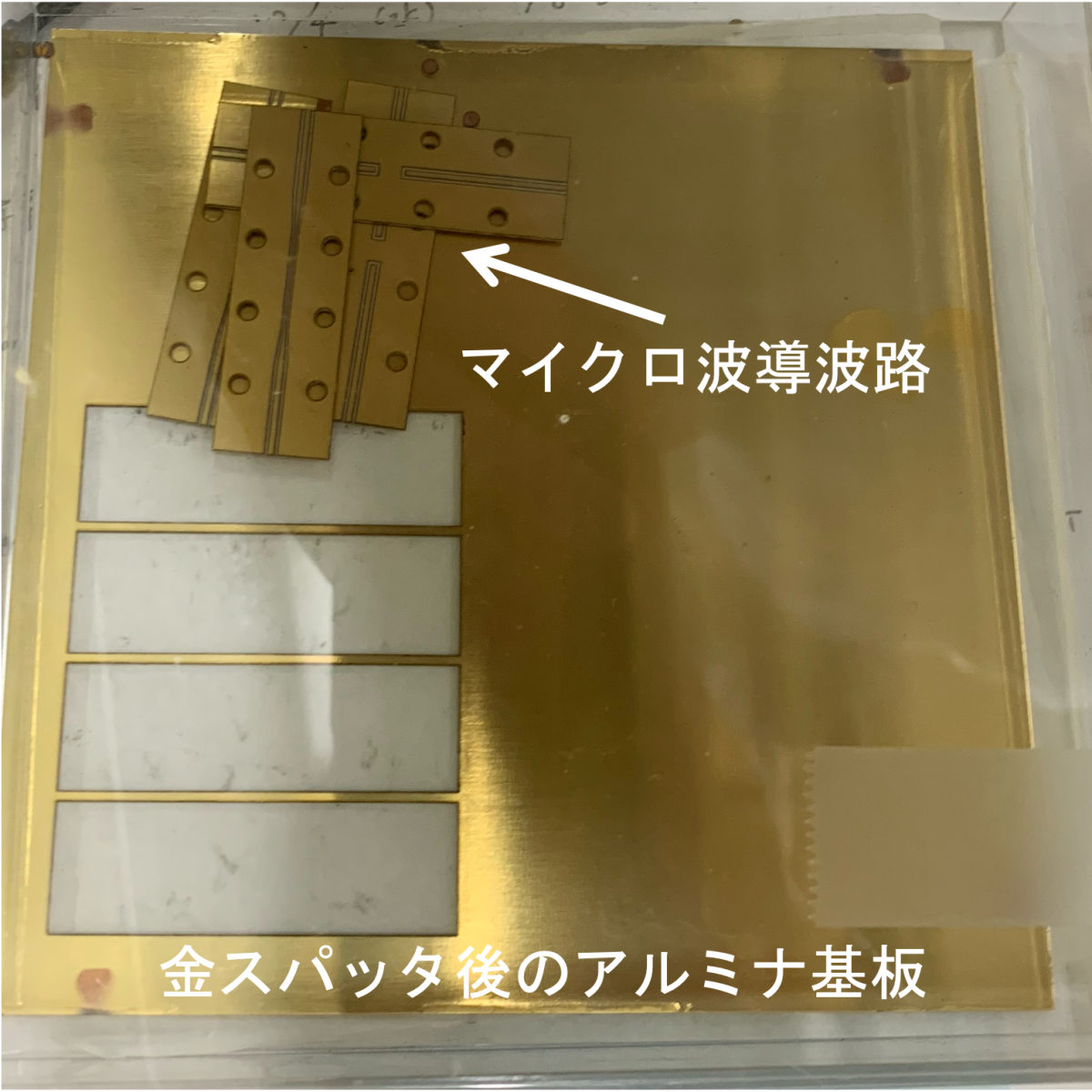

図1 金をスパッタした後のアルミナ基板。基板サイズは125mm角。左上部分にある基板は左下部分から切り出して加工したマイクロ波導波路。
