概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

ダイヤモンド中のカラーセンターのスピン状態を量子ビットとして用いる量子コンピュータでは、放出光子を用いた量子もつれによる量子ビット間の接続が可能である。この光接続を用いたアーキテクチャは優れたスケーラビリティを有するため、大規模な量子コンピュータの実現に有効な技術として期待されている。
我々は、カラーセンターの発光域である可視光領域で低吸収特性を有する酸化アルミニウム（Al₂O₃）に着目し、低伝搬損失の可視光導波路を既に作製・実証した。今年度は、生成された光子対の量子もつれ生成および光回路における光合分波に必須のパッシブデバイスとして、方向性結合器型のビームスプリッタを物質・材料研究機構の微細加工共用施設を利用して作製した。その結果、光分岐比が半々となるビームスプリッタの実証に成功した。

実験 / Experimental

本研究では、スパッタリング法で成膜したAl₂O₃薄膜を有するSiO₂/Si基板を用いて、方向性結合器型ビームスプリッタを作製した。まず、SiO₂プラズマCVD装置を用いてSiO₂ハードマスクを成膜し、電子線（EB）リソグラフィにより導波路パターンをEBレジスト上に形成した。次に、CCP-RIE装置を用いて、CHF₃ガスでSiO₂ハードマスクをパターニングした。このパターニングされたSiO₂ハードマスクをエッチングマスクとして、ICP-RIE装置を用い、Cl₂/BCl₃混合ガスでAl₂O₃層をエッチングし、導波路パターンを作製した。
方向性結合器型のビームスプリッタは、図1(a)に示すような2本の平行なAl₂O₃導波路を近接させることで、エバネッセント結合による光分岐を実現する構造である。今回我々は、導波路間のギャップGを変化させたパターンを設計し、デバイスを作製した。作製したデバイスの断面形状は、FE-SEM+EDXを用いて観察・分析した。スパッタリングで成膜したAl₂O₃膜の光学特性は、分光エリプソメーターを用いて測定した。

結果と考察 / Results and Discussion

ビームスプリッタの結合部の断面SEM像を図1(b)に示す。この像は、導波路間ギャップGを300 nmとしたEB描画パターンに基づき作製したものであり、EDXによる元素マッピングの結果を重ね合わせている。分光エリプソメーターによる評価から、成膜したAl₂O₃膜の波長637 nm（ダイヤモンド窒素-空孔中心の発光波長）における屈折率は1.691であった。Al₂O₃のICP-RIE工程において、マスク近傍ではエッチングレートが低下するため、導波路側壁はテーパ形状となり、最終的に作製された導波路幅はEB描画時の設計幅よりも広くなっている。結果として、EB描画パターンにおけるビームスプリッタ結合部の導波路間ギャップGが200 nm以上であれば2本の導波路は分離して作製されるが、200 nm未満では2本の導波路の下部が接触し、一体構造となることが分かった。このとき、ビームスプリッタの結合部における導波路間のギャップGを変化させることで、2本の導波路間のエバネッセント結合の強さを制御し、ビームスプリッタの光分岐比が調整できる。光学評価の結果、導波路間ギャップG=300 nmで設計したデバイスにおいてTMモードで約50:50の光分岐比を示し、ハーフビームスプリッタとして機能することを確認した。このデバイスは光子対の量子もつれ生成に不可欠であり、本成果はダイヤモンドカラーセンターを用いたスケーラブルな量子計算の実現に向けた重要な進展である。

図・表・数式 / Figures, Tables and Equations

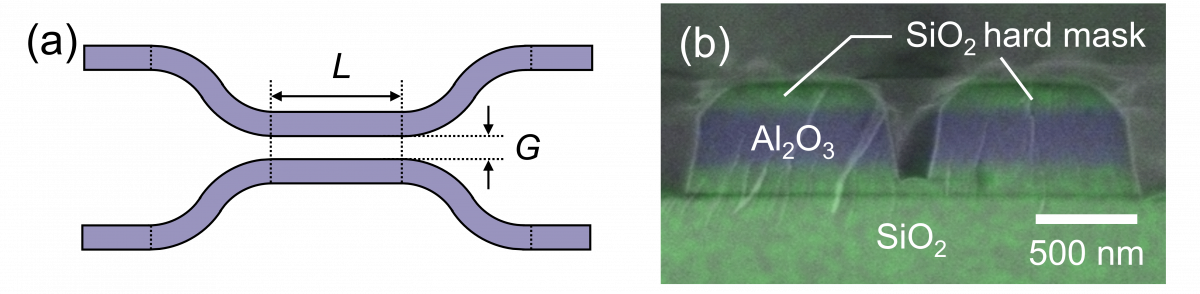

図1 (a) 方向性結合器型のビームスプリッタの設計図。Lは結合部の長さ、Gは導波路間のギャップに対応する。(b) G=300 nm で電子線描画パターンを設計し、作製したビームスプリッタの結合部における断面SEM像にEDXによる元素マッピング像を重ねたもの。
