課題データ / Project Data

課題番号 / Project Issue Number

24NM0143

利用課題名 / Title

二段階ナノ分裂法による極小有機ナノ粒子の開発と評価

利用した実施機関 / Support Institute

物質・材料研究機構 / NIMS

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)物質・材料合成プロセス/Molecule & Material Synthesis(副 / Sub)加工・デバイスプロセス/Nanofabrication

【重要技術領域 / Important Technology Area】(主 / Main)次世代ナノスケールマテリアル/Next-generation nanoscale materials(副 / Sub)-

キーワード / Keywords

ナノ粒子/ Nanoparticles


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

永井 優

所属名 / Affiliation

株式会社有機ナノエレクトロニクス研究所

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub)-


利用した主な設備 / Equipment Used in This Project

NM-218:ゼータ電位&粒径測定装置(ELSZ-2000ZS)


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

有機ELや有機太陽電池への応用を目指して、極小サイズ(< 30nm)の高分子ナノ粒子を精密に合成する技術の開発を進めている。

実験 / Experimental

物質材料研究所のゼータ電位&粒径測定装置(ELSZ-2000ZS)(装置ID:NM-218)を用いて、高分子ナノ粒子のサイズ測定を行った。今回は、装置のオペレーショントレーニングが主目的であり、評価し易いように、平均サイズが100 nm程度となるように調製した。材料は、ポリスチレン、ポリチオフェン、ポリフルオレンの3種類である。ポリチオフェンは太陽電池、ポリフルオレンは有機EL用途でよく用いられる。ポリチオフェンとポリフルオレンは導電性高分子である。 合成には、独自に開発したナノ粒子合成技術“2段階ナノ分裂法”を用いた。いずれも同一濃度 (10 mg/mL)の高分子溶液を用いて合成した。本手法は、同一濃度の溶液から出発すると、材料に依らずほぼ同一サイズの粒子が得られることが特徴である。

結果と考察 / Results and Discussion

本手法では、高分子溶液と水からO/W乳液を形成し、その後にナノ粒子を形成する。DLSデータからは、100-200 nm程度のナノ粒子と、1-2μmの液滴、および液滴が凝集した100μm以上の大きなピークが認められた。しかし、それらの比率は材料によりかなり違いが見られた。図1に、ポリスチレン粒子のDLSスペクトルを示した。メインピークは100-200 nm程度のナノ粒子だが、1μm程度の液滴のピークも大きく、100μm以上の大きな液滴凝集ピークも目立つ。液滴から粒子への変換が不十分だったことが示唆される。 図2に、ポリチオフェン粒子のDLSスペクトルを示した。ナノ粒子の平均サイズは110 nmで、ピークもシャープである。1μm程度の液滴残渣は全く見られない。数百μmのピークはあるが、強度は小さい。この結果から、非常に効率よく粒子が合成されたことが分かる。 図3に、ポリフルオレン粒子のDLSスペクトルを示した。スペクトルはポリチオフェンのものと非常によく似ている。大部分はシャープな分布を持った粒子から成り、少量の液滴残渣が認められる。すなわち、効率よく乳液は粒子へと変換されたことを示している。  まとめると、DLS観察により次のようなことが明らかとなった。汎用高分子ポリスチレンに比べて、2種の導電性高分子は効率よく粒子が形成され、粒子同士の凝集も少ない。本手法は、導電性高分子の合成により適していることが示唆された。

図・表・数式 / Figures, Tables and Equations

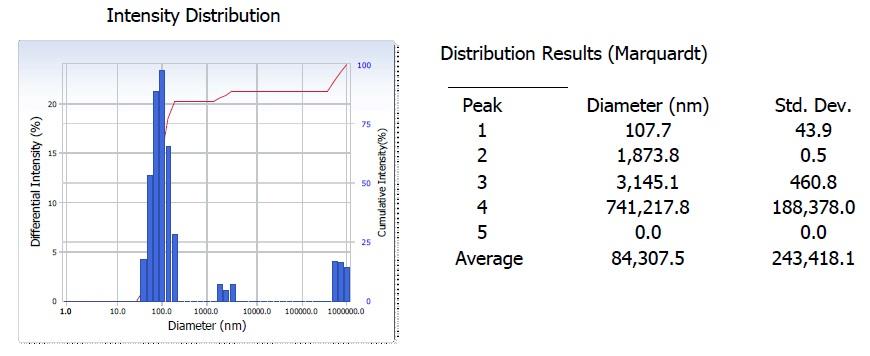

図1.ポリスチレンナノ粒子のDLSスペクトル

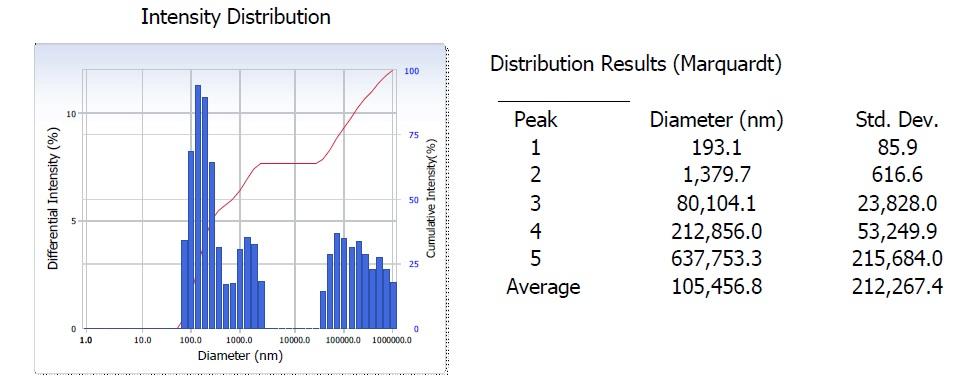

図2.ポリチオフェンナノ粒子のDLSスペクトル

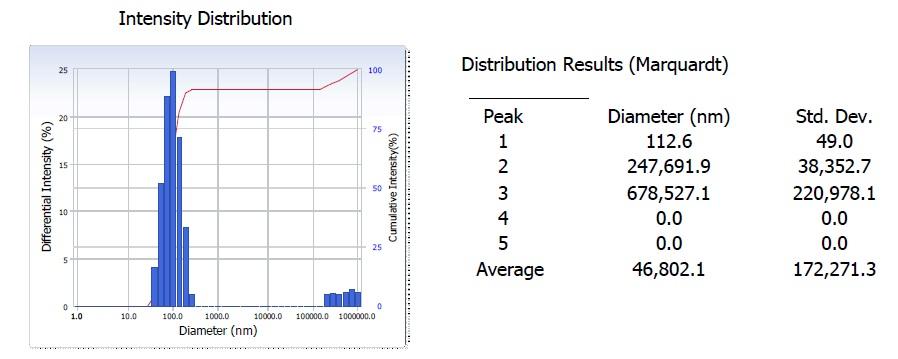

図3.ポリフルオレンナノ粒子のDLSスペクトル


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)

参考文献
1. Ultra-small polymer nanoparticles formed by instantaneous nano-splitting of surfactant-free mulsion. Jie Liu, Aoning Wang, Xiang Liu,* Wei Huang, Masaru Nagai* Langmuir 36, 7933-7942 (2020).
2. Two-step reprecipitation method with size and zeta potential controllability for synthesizing semiconducting polymer nanoparticles. Masaru Nagai,* Jun Huang, Dong Cui, Tiandong Zhou, Wei Huang. Colloid Polym. Sci. 295, 1153–1164 (2017).


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件
