概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)
グラフェンデバイス上に積層したPdAuCu合金ナノ薄膜が、赤外線ランプアニール加熱装置(RTP-6)の水素還元雰囲気中熱処理によりナノ粒子を形成することを確認する。
実験 / Experimental
予めEB蒸着機を用いて、SiO2基板上の単層グラフェン上にPdAuCu合金薄膜を積層させた。

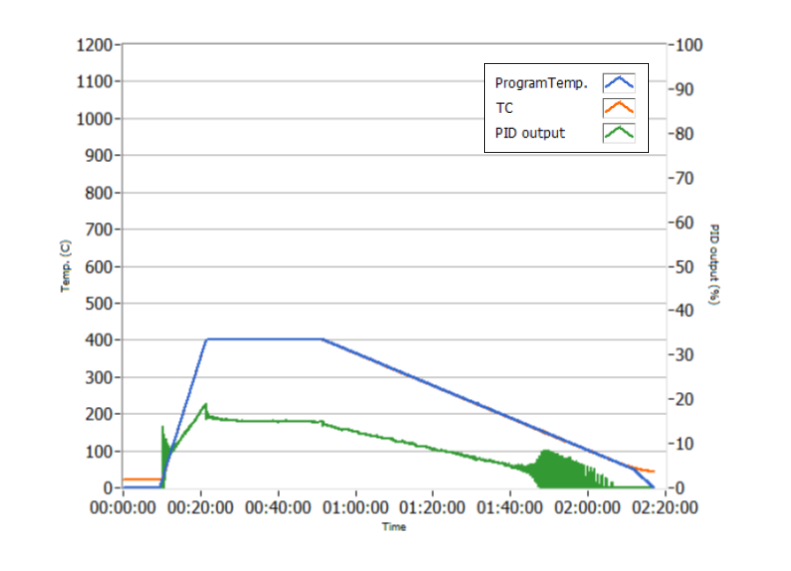

赤外線ランプアニールにより、アルゴン+水素3%の還元雰囲気において、12分で400℃まで上昇、400℃で30分保持、その後1時間20分かけて50℃まで徐冷した(図1の温度プロファイル参照)。
その後AFM(原子間力顕微鏡、SPM-9700)を用いて、グラフェン表面上を観察した。
結果と考察 / Results and Discussion

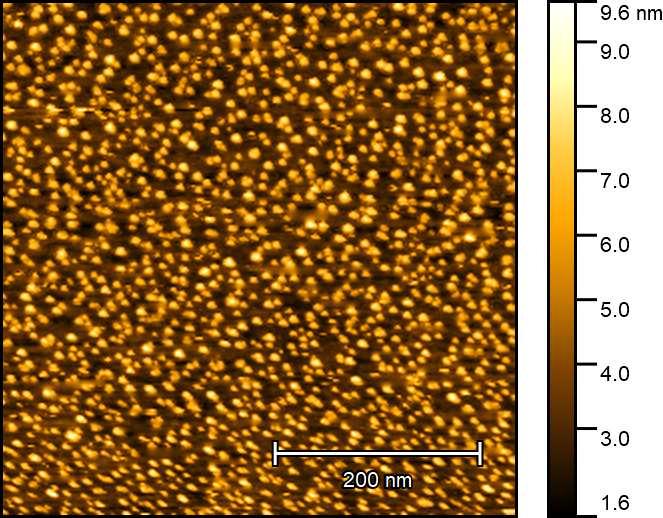

アニール後のグラフェン表面の500nm四方のAFM画像を図2に示す。
グラフェン上に幅20~40nm、高さ約5nmの凸部が形成されている様子が観測された。これらが面積に占める割合は約36%であった。
これにより、水素還元雰囲気の赤外線ランプアニール加熱処理によって、グラフェン上でPdAuCu合金薄膜が凝集し粒子を形成することが確認できた。
図・表・数式 / Figures, Tables and Equations
図1. 温度プロファイル
図2. Pd/Au/Cu薄膜のアニール後のAFM画像
