概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)
顕微ラマン分光法は光学顕微鏡とラマン分光による定性分析法で、非破壊で材料の構造解析を行うことができる。特にポリマーの結晶性や配向に加えて赤外分光法と比較して空間分解能が高く、微少材料の評価に広く用いられている。今回、以下の2つの分析を通じて顕微ラマン分光法の可能性を調査する。
①フィルムの定性
我々は、様々なポリマーを検討開発し、それらを使用してフィルムを作製している。まず初めにフィルムをポリエチレンなど構成するポリマーの基礎データを取得する。次に赤外分光法では定性できなかった極薄い層について定性可能であるか確認する。
②結晶性の確認
顕微ラマン分光法では、分子の振動エネルギー準位が周囲の分子配列の不均一性に応じて変動するため、結晶構造が乱れているラマンピークはブロード化する。これによって結晶性を評価することができる。今回の検討では、基礎データとしてPE3種類の結晶性を確認するとともに結晶化度を変えたポリマーを作製しラマンスペクトルに違いが見られるか確認した。
実験 / Experimental
①フィルムの定性
ポリマーの基礎データについてはポリエチレン(LDPE,LLDPE,HDPE)、ポリプロピレン(PP)、エチレン酢酸ビニル共重合体(EVA)などフィルムに使用するポリマーデータを取得した。次にフィルムの定性については検討用フィルムと市販品フィルムを用いた。検討用フィルムは、PE/EVA/PEのフィルムを作製しEVA層の厚みが3μmになるようにした。
②結晶性の確認
①で取得したポリエチレン3種(LDPE,LLDPE,HDPE)のラマンスペクトルについて解析した。また、結晶化度を変化させたEVAをを作製し、ラマンスペクトルから違いを解析できるか検討した。
③顕微ラマン分光法条件
今回はレニショー社製の顕微ラマン分光装置を使用した。いずれの試験もレーザーは532 nmを使用し、対物レンズは50及び100倍を使用した。
結果と考察 / Results and Discussion
①フィルムの定性
ポリマーの基本データを図1~6に示す。次に検討用フィルムのマッピングデータを図7に示し、各層のラマンスペクトルを図8及び図9に示す。この結果、PE層とEVA層については見分けることができた。しかし、EVA層は上手くスペクトルを得ることができなかった。また、図10に市販品のフィルム断面を示し、図11にターゲット層のラマンスペクトルを示す。他層との区別はできるもののこちらも層を定性できるほどのスペクトルは得られなかった。今回の測定条件でこれまでIRでは区別できなかった層を区別することができた。来年度条件を再検討し、更なる検討を進める。
②結晶性の確認
図12にPE(LDPE,LLDPE,HDPE)のラマンスペクトルの重ね書きを示す。PEはCH伸縮(2900~3100cm-1)とCH2はさみ、ひねり(1250~1500cm-1)の範囲で違いみられることが知られている。今回の結果からもHDPEとそれ以外では違いがみられた一方でLDPEとLLDPEは、既存の報告にあるような差異は見られずCH伸縮に僅かに違いが見られる程度であった。この点は、定性の際に注意が必要である。結晶化度に関して本検討では1416cm-1の結晶相と1440cm-1アモルファス相から算出する予定であったがそこまでは解析できなかった。ただ、図12からもスペクトルに違いは見られたことから今回測定した3種類のPEについて弊社で密度測定を行い、顕微ラマン分光法と比較してみたところ良い相関が得られた。密度と結晶化度には相関があることからこれを利用して、今後顕微ラマン分光法からフィルムの密度測定を検討していきたい。また、結晶化度を変えたEVAについてはラマンスペクトルから違いを確認することはできなかった。PEに比べて結晶化度が低くであることから結晶性ピークが得られなかったことが要因と考える。今回は測定条件を大きく変更せずに実施したが今後条件を再検討し、結晶化度の低いポリマーの比較等を検討していく予定である。
図・表・数式 / Figures, Tables and Equations

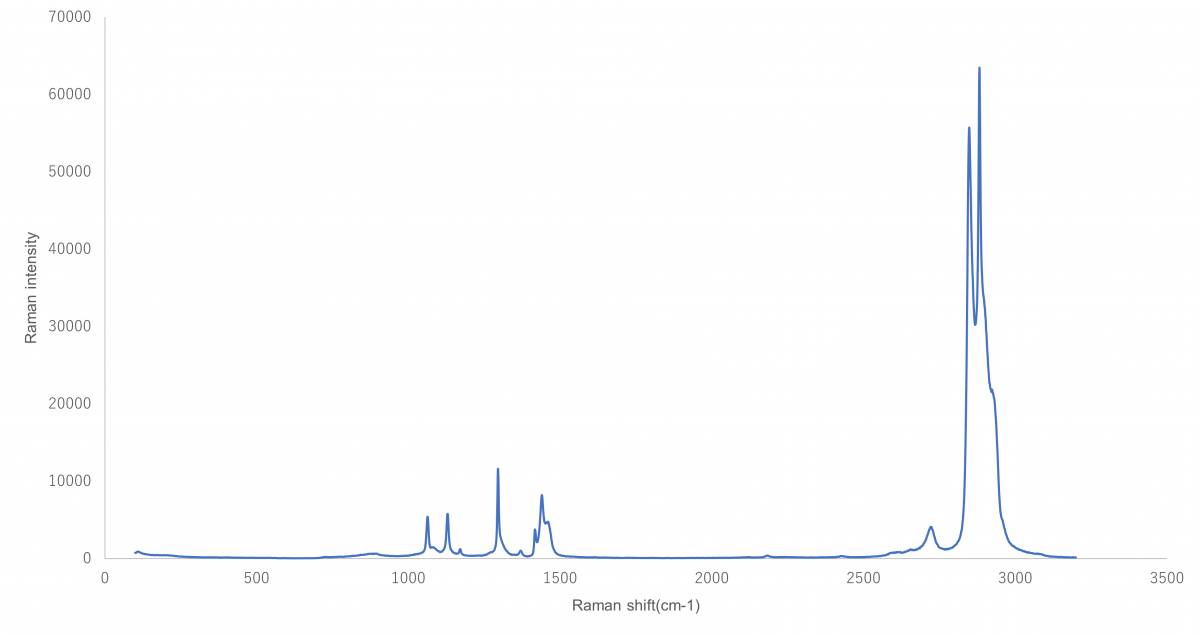

図1 HDPEのラマンスペクトル

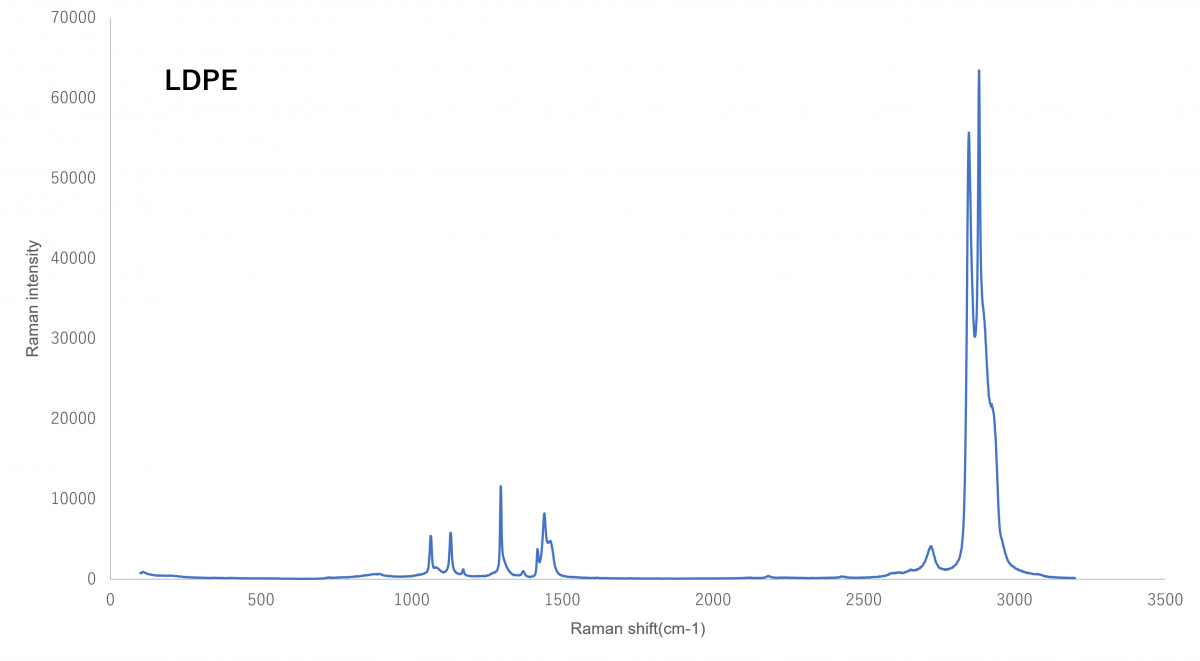

図2 LDPEのラマンスペクトル
図3 LLDPEのラマンスペクトル

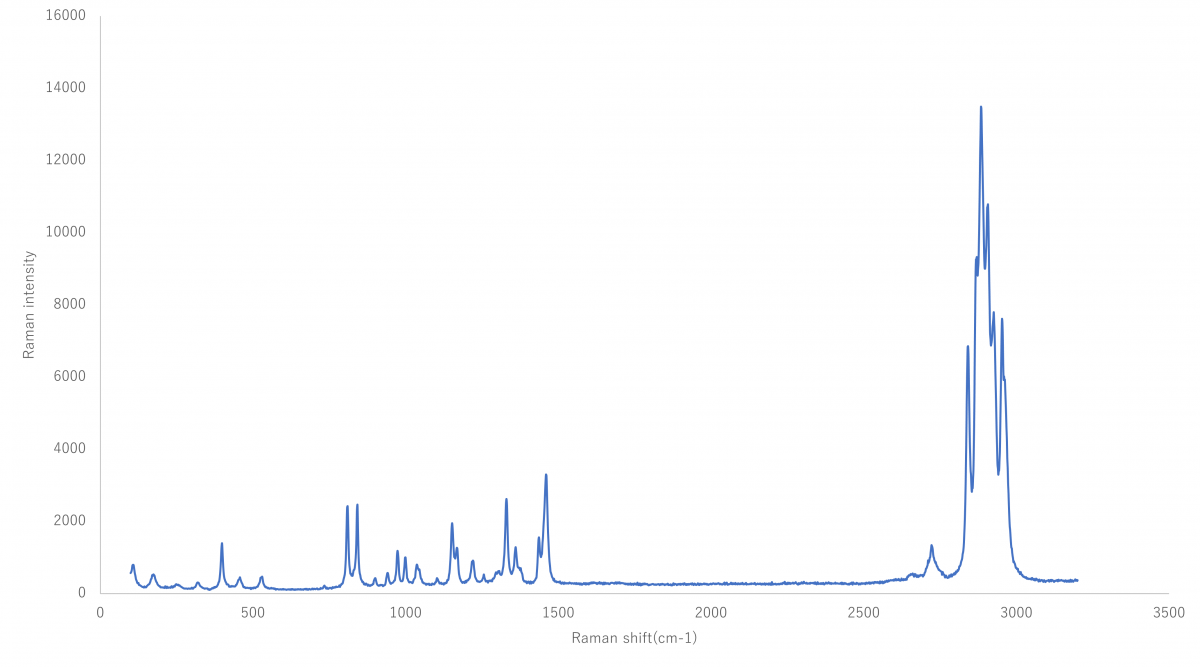

図4 PPのラマンスペクトル

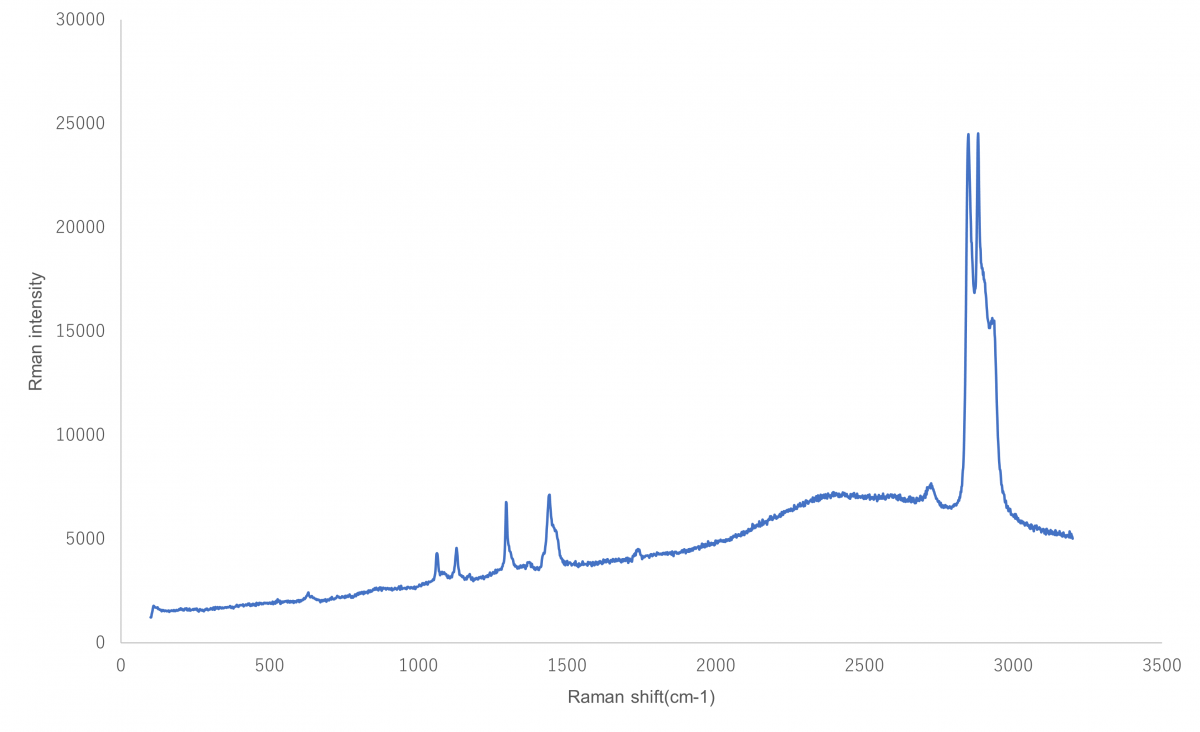

図5 EVAのラマンスペクトル

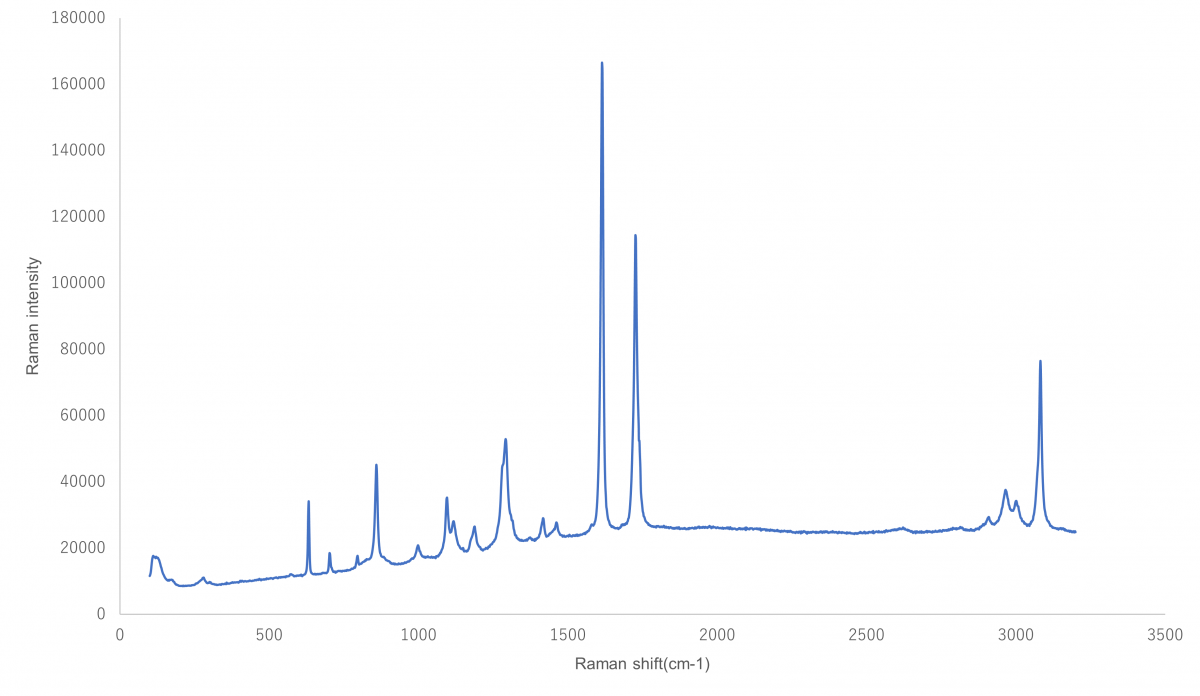

図6 PETのラマンスペクトル

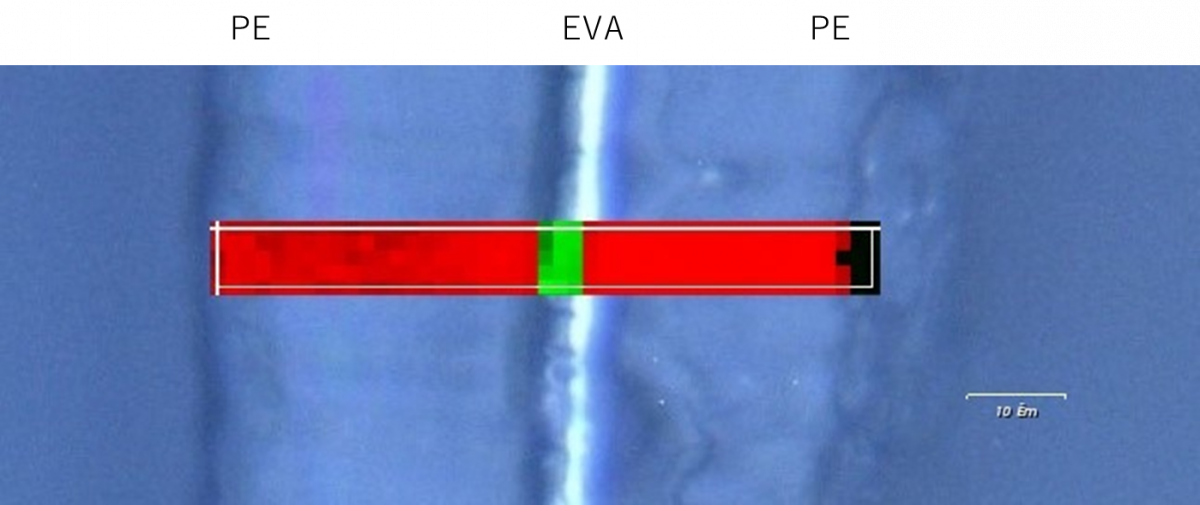

図7 フィルム断面のマッピング像

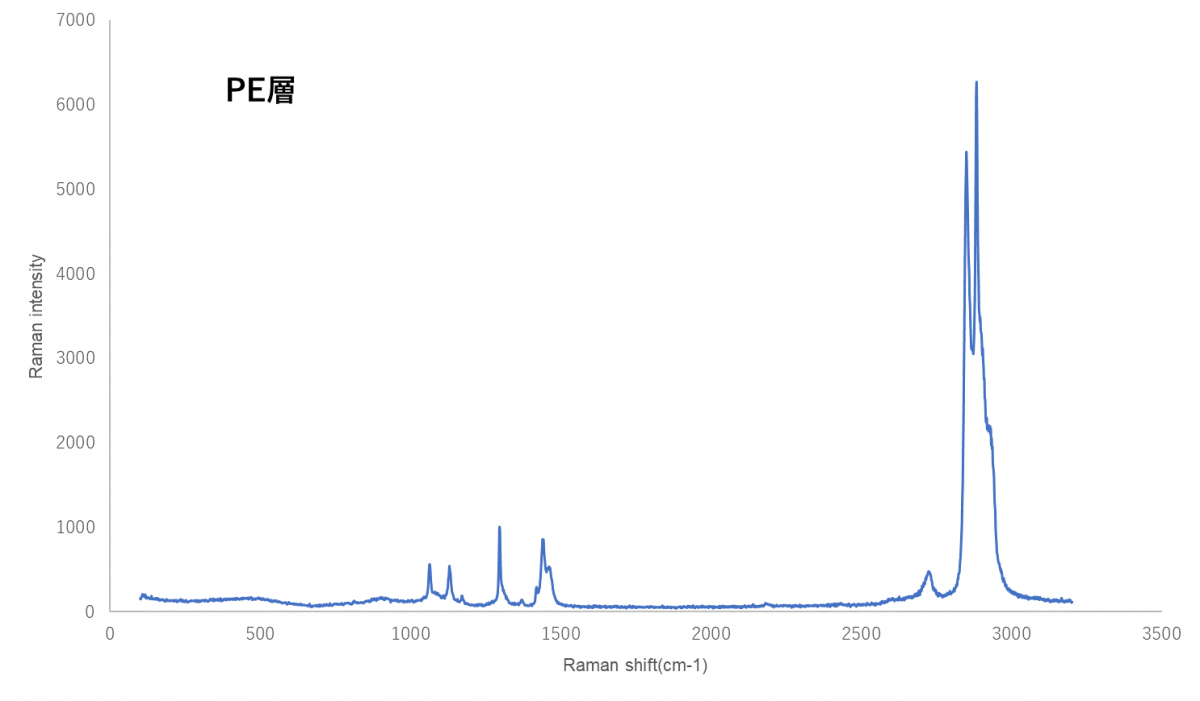

図8 PE層

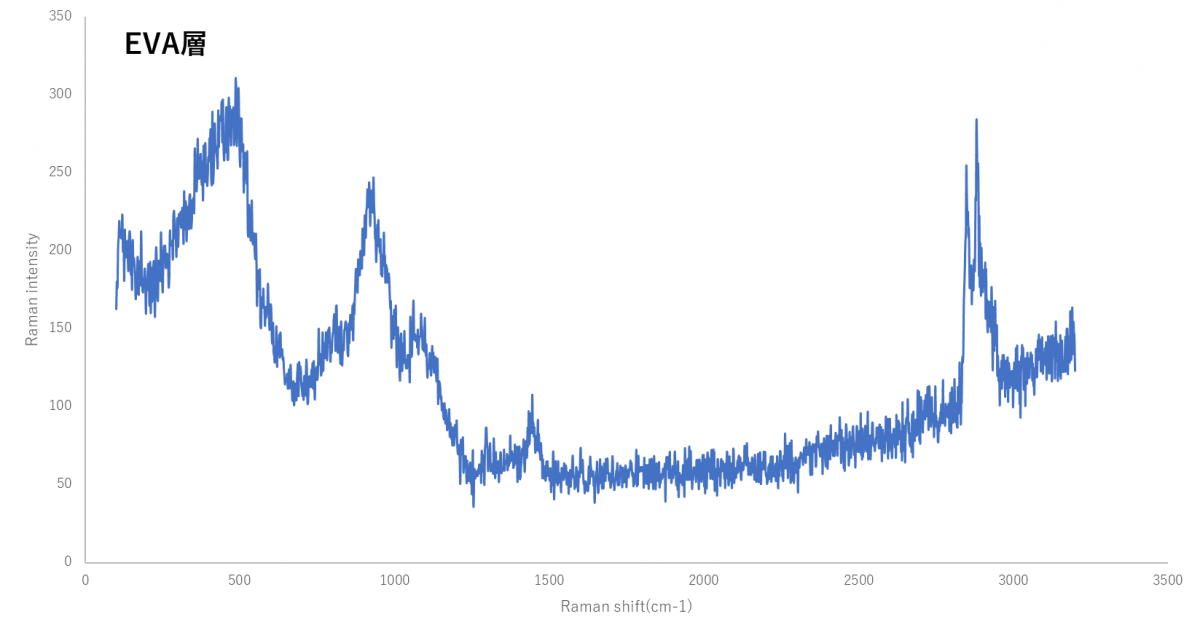

図9 EVA層

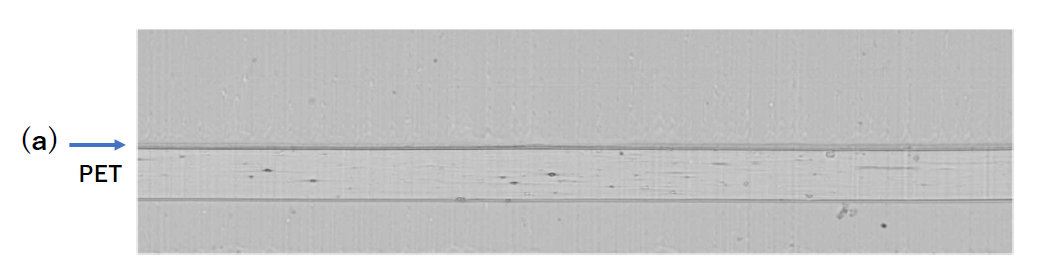

図10 フィルム断面

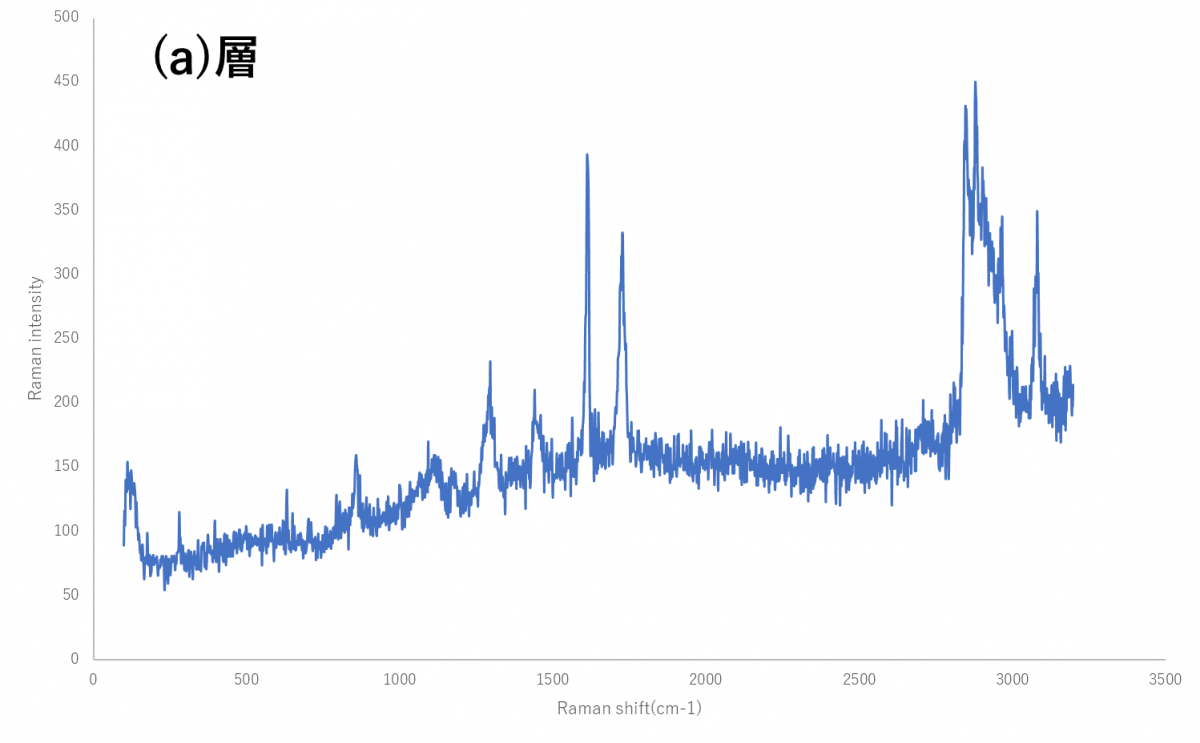

図11 a層のラマンスペクトル

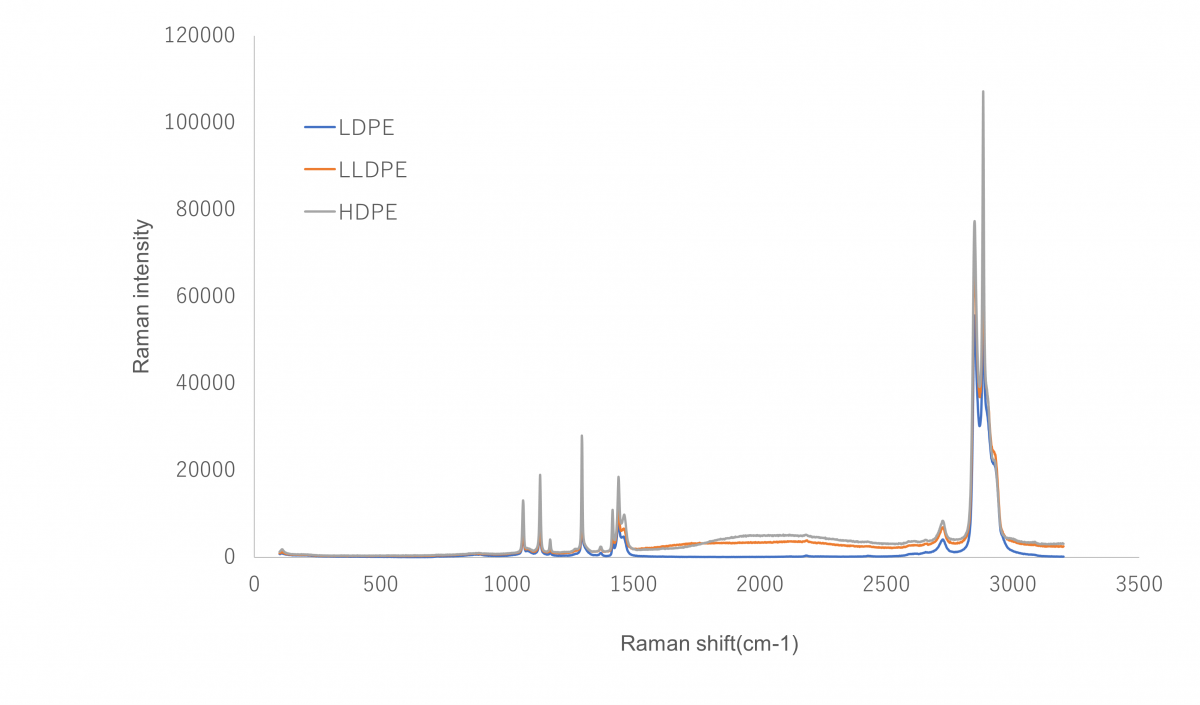

図12 PEのラマンスペクトル比較
