課題データ / Project Data

課題番号 / Project Issue Number

24NM5066

利用課題名 / Title

新規高誘電薄膜材料の開発

利用した実施機関 / Support Institute

物質・材料研究機構 / NIMS

機関外・機関内の利用 / External or Internal Use

内部利用(ARIM事業参画者以外)/Internal Use (by non ARIM members)

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】(主 / Main)加工・デバイスプロセス/Nanofabrication(副 / Sub)-

【重要技術領域 / Important Technology Area】(主 / Main)量子・電子制御により革新的な機能を発現するマテリアル/Materials using quantum and electronic control to perform innovative functions(副 / Sub)-

キーワード / Keywords

ダイシング/ Dicing,表面・界面・粒界制御/ Surface/interface/grain boundary control,スパッタリング/ Sputtering,光リソグラフィ/ Photolithgraphy


利用者と利用形態 / User and Support Type

利用者名(課題申請者)/ User Name (Project Applicant)

長田 貴弘

所属名 / Affiliation

物質・材料研究機構

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

小川 亜矢子,中根 一晃

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

大井 暁彦,浦野 絵里,尾崎 康子

利用形態 / Support Type

(主 / Main)機器利用/Equipment Utilization(副 / Sub),技術補助/Technical Assistance


利用した主な設備 / Equipment Used in This Project

NM-654:触針式プロファイラー [Dektak 6M]
NM-638:水蒸気プラズマ洗浄装置 [AQ-500 #2]
NM-655:分光エリプソメーター [M2000]
NM-636:マスクレス露光装置 [DL-1000]
NM-656:ダイシングソー [DAD3220]


報告書データ / Report

概要(目的・用途・実施内容)/ Abstract (Aim, Use Applications and Contents)

本研究では、次世代半導体材料に適用可能な高誘電材料の開発を目的としている。半導体材料としてはGaNをはじめとしたワイドバンドギャップ半導体を用いて、コンビナトリアル手法を用いて作製した組成傾斜、作製条件傾斜された高誘電体絶縁膜薄膜試料で金属/絶縁体/半導体(MIS)構造を用いた試料及び、パッシブ素子材料として高温で安定な高誘電体薄膜キャパシタ試料の電気的特性と界面の構造評価から新規材料の有効性について検討を行う。

実験 / Experimental

試料作製はARIM設備で、大口径基板からの成膜用試料の切り出しを行い、利用者の実験室で物理蒸着法を用いて誘電体、半導体薄膜試料を作製した。その後、ARIM設備を用いて物理、光学膜厚・密度評価と界面の結合評価を光電子分光手法で実施した後にキャパシタ構造評価素子の電極を形成し、利用者の実験室で電気特性評価を実施した。

結果と考察 / Results and Discussion

積層ペロブスカイト構造を有する結晶薄膜の固溶体をコンビナトリアル手法で実施し、結晶の配向性の制御を実現し、誘電率との関係を明らかにした。さらに、組成と粒径制御をポストアニールなどの処理を検討することで実現し、室温から300℃の温度変化に対して誘電率の変化が極めて少ない高温安定なキャパシタ構造を実現した。

図・表・数式 / Figures, Tables and Equations

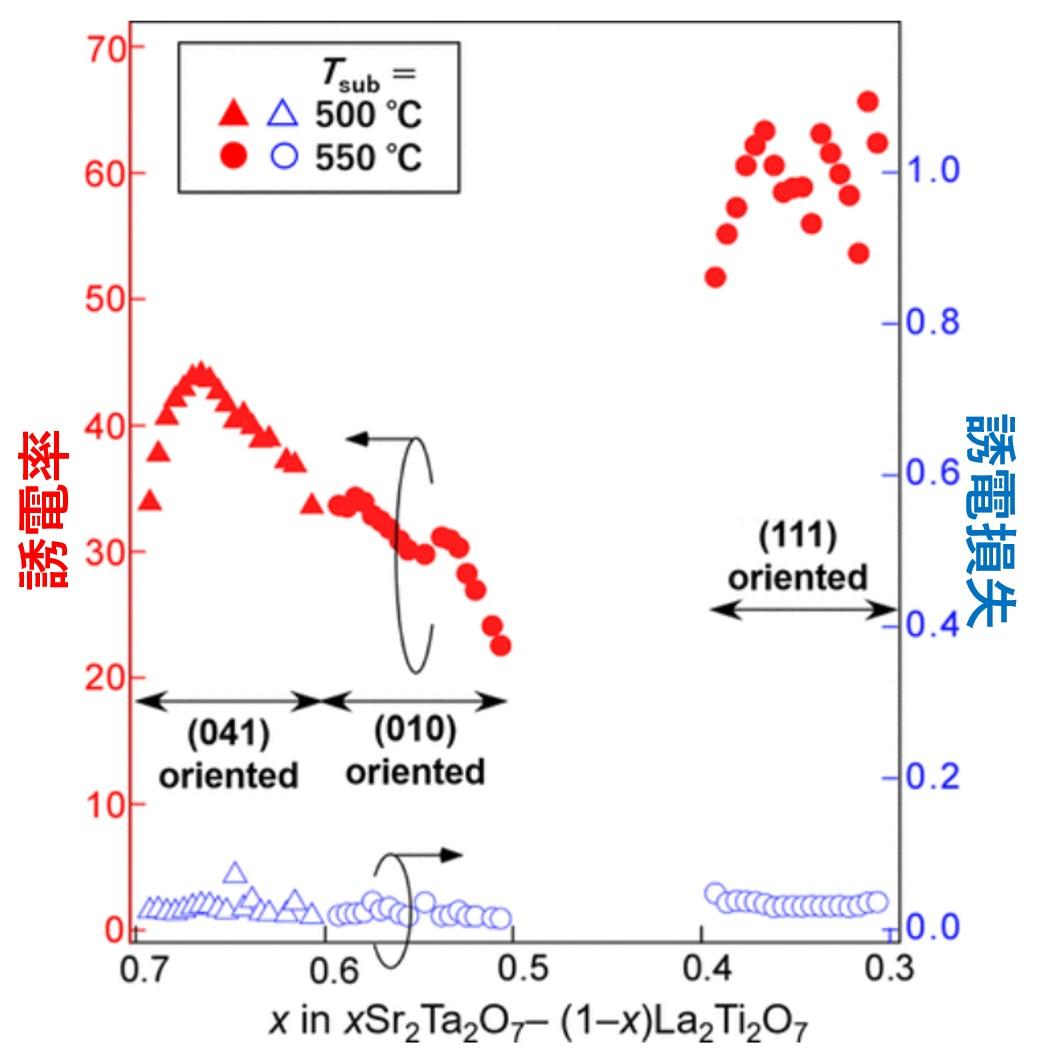

xSr2Ta2O7-(1-x)La2Ti2O7固溶体薄膜の組成に対する誘電率と誘電損失


その他・特記事項(参考文献・謝辞等) / Remarks(References and Acknowledgements)


成果発表・成果利用 / Publication and Patents

論文・プロシーディング(DOIのあるもの) / DOI (Publication and Proceedings)
  1. Takahiro Nagata, Crystal Structure Modification and Dielectric Properties of Sr- and La-Containing A2B2O7 Thin Films for High-Temperature Operational Film Capacitors, ACS Omega, 9, 25968-25975(2024).
    DOI: 10.1021/acsomega.4c00788
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents

特許出願件数 / Number of Patent Applications:0件
特許登録件数 / Number of Registered Patents:0件
