SEMを用いたAFM用探針半径の評価
利用した実施機関 / Support Institute
物質・材料研究機構 / NIMS
機関外・機関内の利用 / External or Internal Use
内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）マテリアルの高度循環のための技術/Advanced materials recycling technologies（副 / Sub）-
キーワード / Keywords
電子顕微鏡/ Electronic microscope,走査プローブ顕微鏡/ Scanning probe microscope
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
石田 暢之
所属名 / Affiliation
物質・材料研究機構
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）-
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
原子間力顕微鏡・ケルビンプローブフォース顕微鏡計測に用いる金属製の探針の先端半径を評価する。
実験 / Experimental
金属製の探針を電界放出形走査電子顕微鏡で撮像した（倍率100k程度）。得られた画像の探針の輪郭に双曲線関数をフィッティングすることで探針の先端半径を算出した（図1）。
結果と考察 / Results and Discussion
評価した探針のほとんどは先端半径が10～15nmであることが分かった。探針を真空中で加熱することで先端半径が大きくなることが分かった。ケルビンプローブフォース顕微鏡計測において、静電気力-電圧曲線の曲率が探針半径と相関していることを実験的に明らかにした。
図・表・数式 / Figures, Tables and Equations

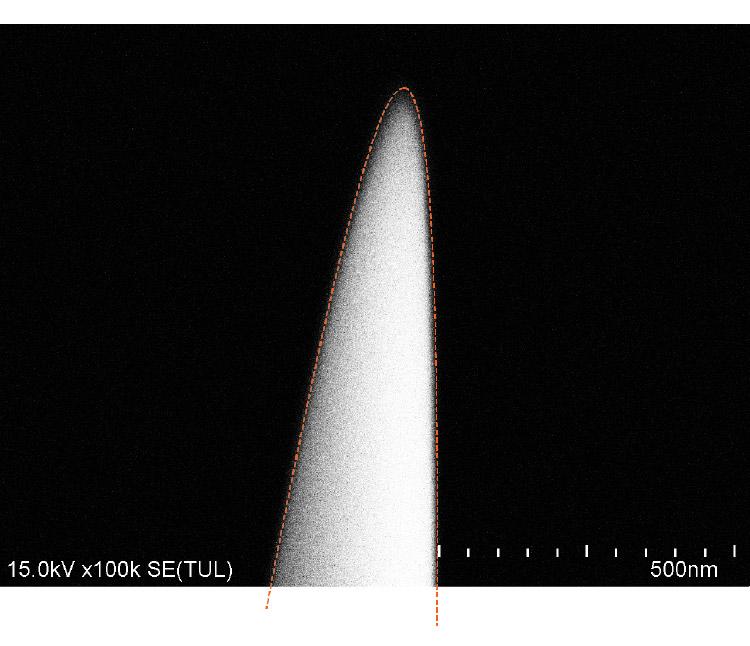

図１：探針先端の電子顕微鏡像と双曲線関数のフィッティングによる先端半径の推定
