溶液成長4H-SiC基板には重金属が含まれており、その重金属が熱酸化により酸化膜中に取り込まれてしまう可能性がある。昨年度は溶液成長4H-SiC基板上にn型4H-SiC層をエピ成長により形成そのエピ膜上にMOSキャパシターを熱酸化により形成、CV測定評価により熱酸化膜に対する重金属の影響を評価した。今回は溶液成長4H-SiC基板中のCrの周辺への影響（クロスコンタミ）を評価するために図1に示すように溶液成長4H-SiC基板と市販4H-SiC基板を格子状に配置、この状態でCVD装置を用いて4H-SiCエピ層を形成、市販4H-SiC基板上のエピ膜に対してMOSキャパシターを熱酸化により形成、CV測定評価並びにTZDB評価を行い、重金属のクロスコンタミの影響を評価した。

実験 / Experimental

市販4H-SiC基板上にこちらでn型4H-SiC層をエピ層形成した12ｍｍ角の試料をARIMの施設において、試料全面をドライ酸化し、厚さ20nm前後の酸化膜を形成した。その後、形成した酸化膜上にリソグラフィーにより100μｍ～500μｍ径の電極を各径数10個形成、裏面にも全面電極を形成してMOSキャパシターを完成させた。本実験では同時にリファレンスとして市販4H-SiCエピウエハに対しても同様のプロセスを実施した。 これらのMOSキャパシターに対してこちらでC-V測定並びにTZDB評価を実施、リファレンスと比較することで重金属のクロスコンタミの影響を評価した。

結果と考察 / Results and Discussion

図2は作製した試料（12ｍｍ角）の全体像である。電極径500μｍ、300μｍ、150μｍ、100μｍものがそれぞれ64個、49個、56個、56個含まれている。図3にクロスコンタミ評価用4H-SiCエピウエハ（図3(a)）、参照用の市販4H-SiCエピウエハ（図3(b)）のC-Vカーブを示す。反転領域では二つのエピウエハの濃度差を反映して容量に違いがでているが、蓄積状態での酸化膜の容量ならびにフラットバンド近傍のC-Vカーブに大きな違いは見られていない。また、図4にTZDBの評価結果を示す。クロスコンタミ評価用4H-SiCエピウエハ（図4(a)）、参照用の市販4H-SiCエピウエハ（図4(b)）共に酸化膜の絶縁破壊電界は同等でありTZDBのばらつきは市販市販4H-SiCエピウエハの方がむしろ大きくなっており、重金属のクロスコンタミの影響は極めて小さいと考えられる。

図・表・数式 / Figures, Tables and Equations

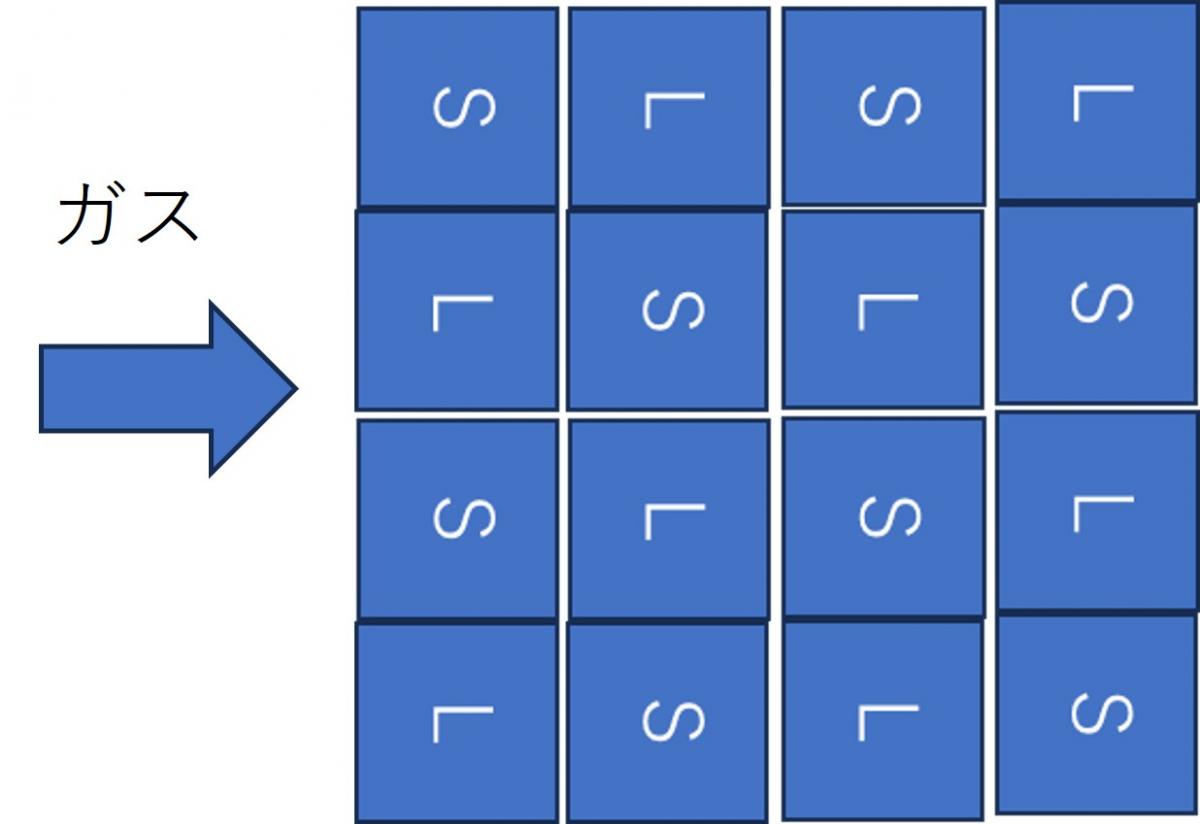

図1エピ成長時のウエハ配置。S:市販4H-SiC基板、L：溶液成長基板

図2　作製したMOSキャパシター

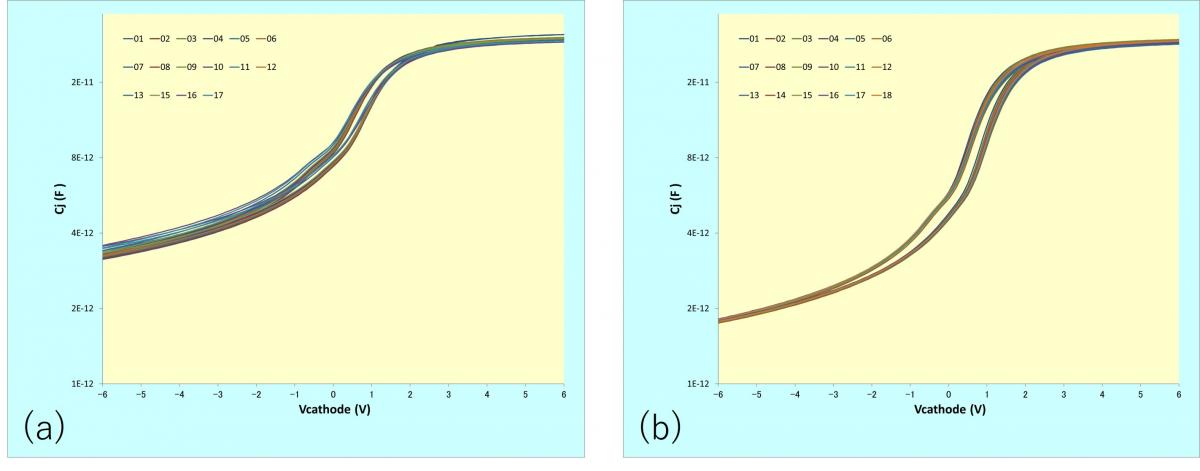

図3　作製したMOSキャパシターのC-Vカーブ　(a)：クロスコンタミ評価用エピウエハ、(b)参照用市販エピウエハ

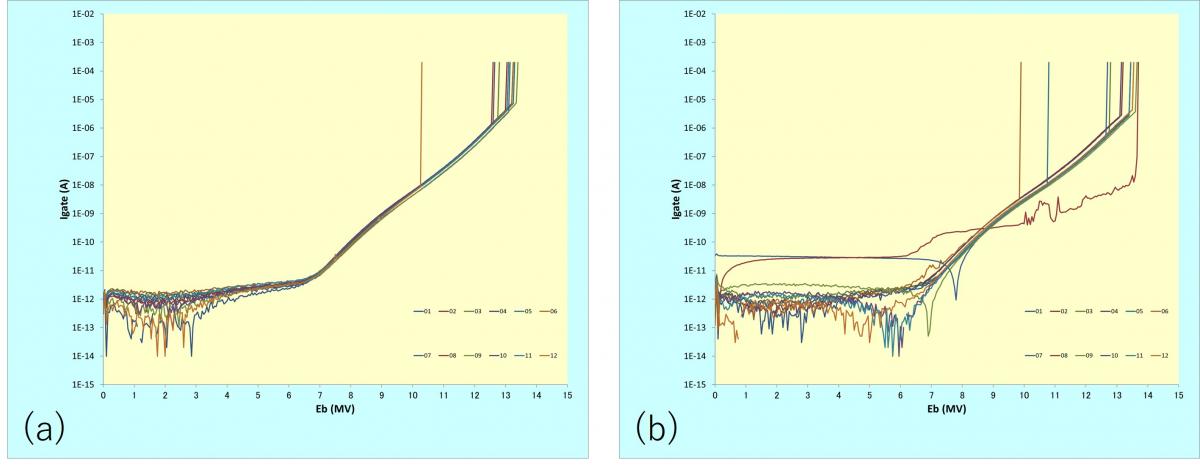

図4　作製したMOSキャパシターのTZDB　(a)：クロスコンタミ評価用エピウエハ、(b)参照用市販エピウエハ
