半導体素子の特性評価技術を習得を目的とし、MOSFET回路について、トランジスタ特性およびデジタル回路特性の測定を行った。
実験 / Experimental
RO-511(日本マイクロニクス社製 プローバー C-51)および、RO-512 (アジレント社製 半導体パラメータアナライザ ＨＰ4156他)を使用し、 pMOSとnMOSについて、トランジスタ特性とインバータ特性を測定した(Fig.1)。また、NANDゲートとNORゲート、RS-FFのデジタル回路特性を測定した。
結果と考察 / Results and Discussion
半導体素子の特性評価技術を習得することができ、基本的な回路技術について学ぶことができた。Fig.2 nMOSのID – VD測定結果、Fig.3に nMOSのID, mg – VG測定結果、Fig.4にCMOSインバータ特性評価の結果をそれぞれ示す。
図・表・数式 / Figures, Tables and Equations
Fig.1 プロービングの様子

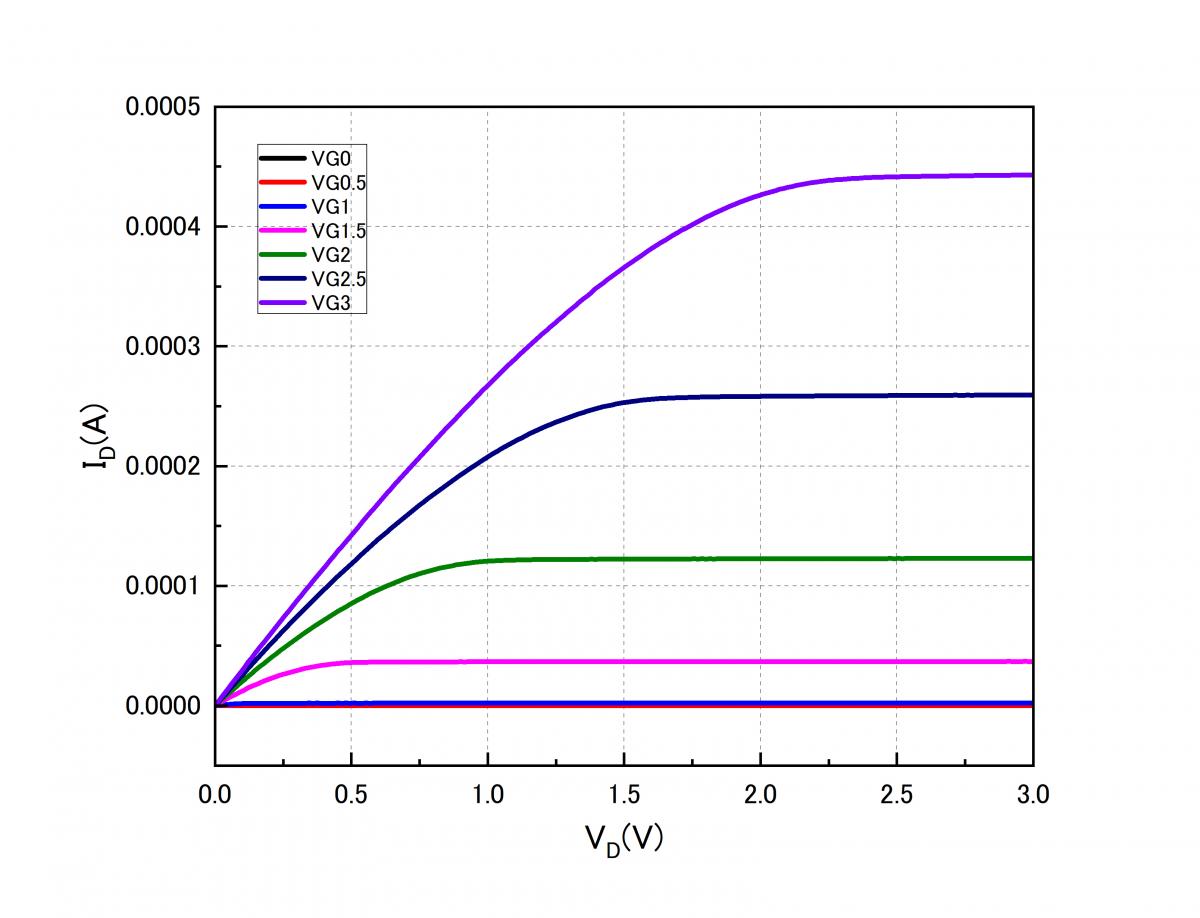

Fig.2 nMOSのID – VD測定結果

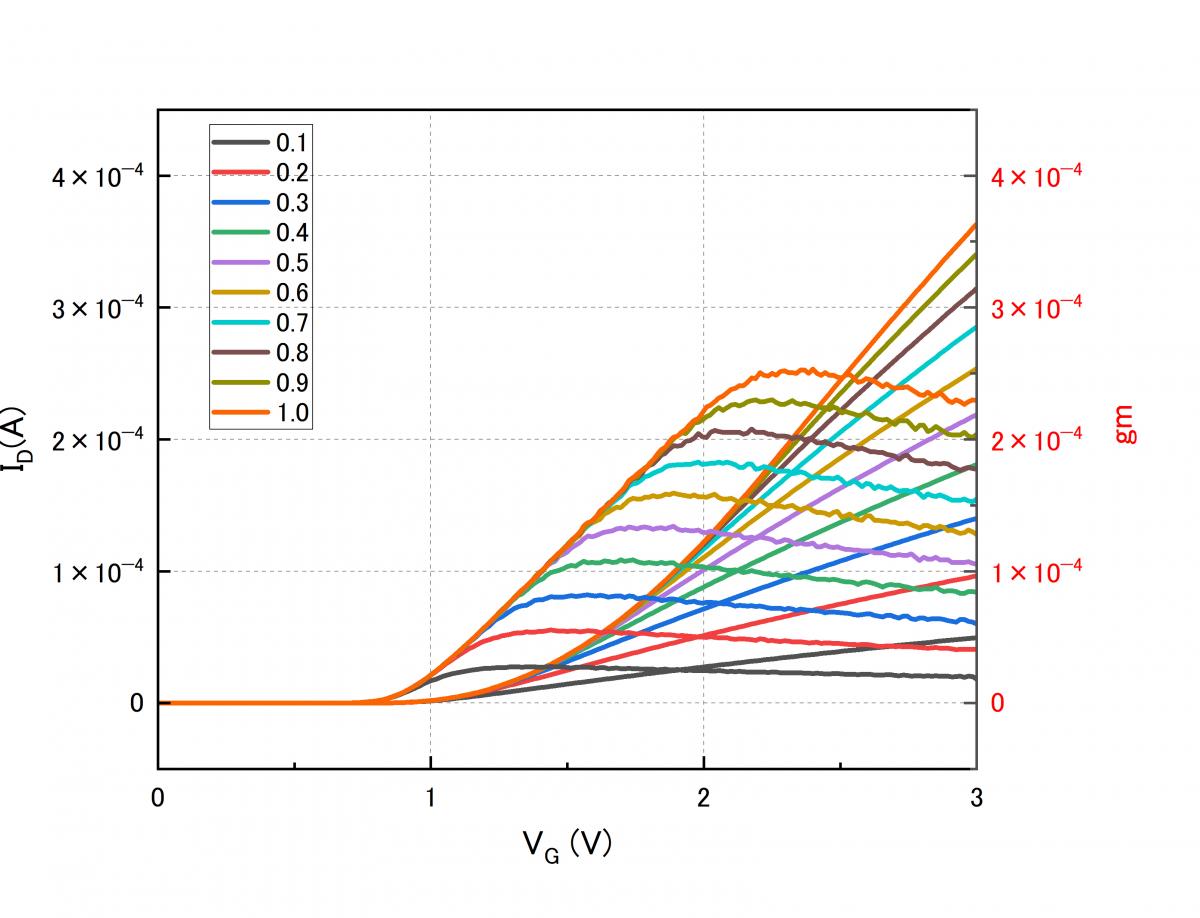

Fig.3 nMOSのID, mg – VG測定結果

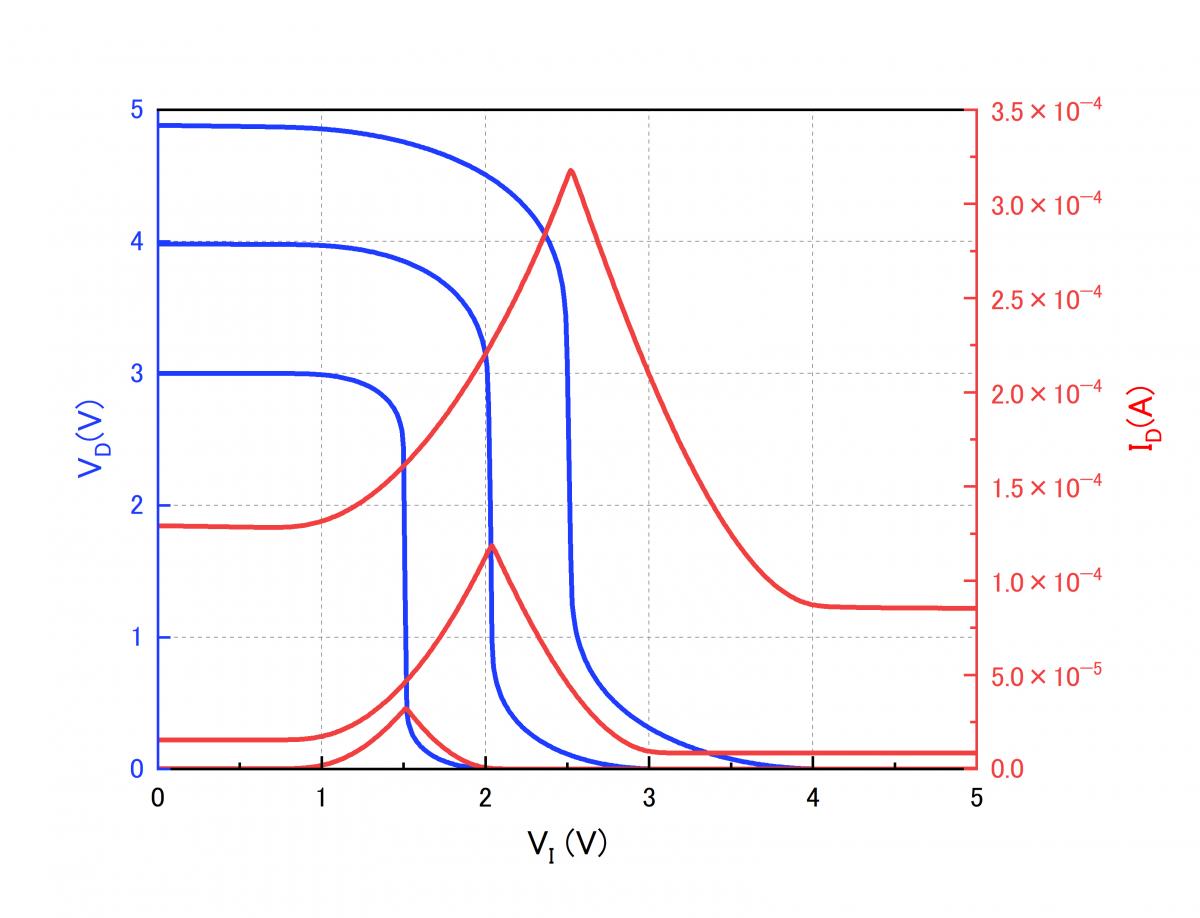

Fig.4 CMOSインバータ特性評価の結果
