【公開日：2025.06.10】【最終更新日：2025.05.20】

課題データ / Project Data

課題番号 / Project Issue Number

24UT0210

利用課題名 / Title

WO₃の材料解析

利用した実施機関 / Support Institute

東京大学 / Tokyo Univ.

機関外・機関内の利用 / External or Internal Use

内部利用（ARIM事業参画者以外）/Internal Use (by non ARIM members)

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-

【重要技術領域 / Important Technology Area】（主 / Main）次世代ナノスケールマテリアル/Next-generation nanoscale materials（副 / Sub）-

キーワード / Keywords

ナノワイヤー・ナノファイバー/ Nanowire/nanofiber,X線回折/ X-ray diffraction

利用者と利用形態 / User and Support Type

利用者名（課題申請者）/ User Name (Project Applicant)

成田 雄紀

所属名 / Affiliation

東京大学大学院工学系研究科マテリアル工学専攻

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

利用形態 / Support Type

（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術補助/Technical Assistance

利用した主な設備 / Equipment Used in This Project

UT-203：粉末X線回折装置

報告書データ / Report

概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

粉末X線回折装置（SmartLab （3kW））を用いて，高温下でのWO₃の結晶構造変化を観察した．

実験 / Experimental

基板にWO₃粉末を塗布させ，ステージ温度を室温から600℃付近まで上昇させながらXRD測定を行った．雰囲気は，AirとVacuumの場合で行った．

結果と考察 / Results and Discussion

Air雰囲気での昇温を行うと，主に二つの変化が観察された．まず200℃より高い温度では23°付近のピーク分離が起こるようになった．次に，500℃より高い温度になると結晶構造が変化し，hexagonal構造からmonoclinic構造へと変化した(Fig. 1)．Vacuum雰囲気においても同様の変化が観察されたが，ピーク分離は200℃においては起こらず300℃付近で観察された．

図・表・数式 / Figures, Tables and Equations

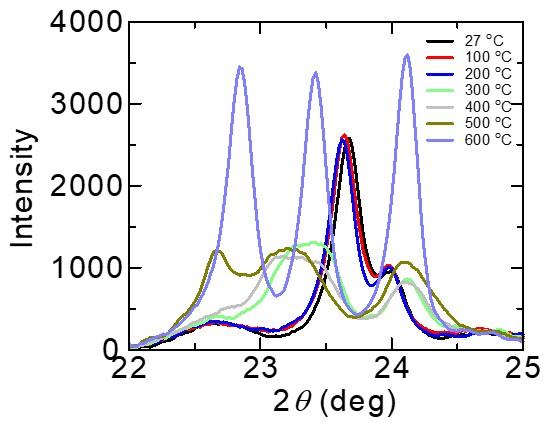

Fig. 1

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

成果発表・成果利用 / Publication and Patents

論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)

口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.

1. 成田 雄紀, 豊島 遼, 内田 建,「六方晶(NH4)xWO3ナノワイヤの酸素アニールによる新奇な電子濃度制御技術」，第85回応用物理学会秋季学術講演会，新潟，9.2 ナノ粒子・ナノワイヤ・ナノシート, 16p-C301-13, 2024年9月16日

特許 / Patents

特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
