課題データ / Project Data

課題番号 / Project Issue Number

24KU0010

利用課題名 / Title

水電解用触媒のTEM分析

利用した実施機関 / Support Institute

九州大学 / Kyushu Univ.

機関外・機関内の利用 / External or Internal Use

外部利用/External Use

技術領域 / Technology Area

【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-

【重要技術領域 / Important Technology Area】（主 / Main）次世代ナノスケールマテリアル/Next-generation nanoscale materials（副 / Sub）革新的なエネルギー変換を可能とするマテリアル/Materials enabling innovative energy conversion

キーワード / Keywords

電極材料/ Electrode material,ナノ粒子/ Nanoparticles,電子顕微鏡/ Electronic microscope,イオンミリング/ Ion milling

利用者と利用形態 / User and Support Type

利用者名（課題申請者）/ User Name (Project Applicant)

菅野 義経

所属名 / Affiliation

株式会社東芝

共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes

吉永　典裕,深沢　大志

ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes

阿内　三成,尾中　晃生

利用形態 / Support Type

（主 / Main）技術補助/Technical Assistance（副 / Sub）-

利用した主な設備 / Equipment Used in This Project

KU-003：マイクロカロリーメーター高エネルギー分解能元素分析装置
KU-006：直交型FIB-SEM
KU-016：低温域観測型・高分解能電子顕微鏡
KU-018：イオンビーム・電子ビーム複合型精密加工分析装置

報告書データ / Report

概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)

環境省にて進めている地域資源循環を通じた脱炭素化に向けた革新的触媒技術の開発・実証事業において、生成した複合組成のナノ粒子を用いた水電解用の高活性触媒の開発を進めている。本開発において、ナノ粒子の微細な結晶組成の解明が必要であるため、電子顕微鏡を用いた観察および分析を実施した。

実験 / Experimental

水電解反応に用いた膜電極接合体（MEA）を、イオンミリングにより切り出し、走査透過電子顕微鏡を用いて観察した。

結果と考察 / Results and Discussion

水電解反応に用いたＩｒ、Ｒｕ、および添加元素の複合酸化物で構成された触媒を形成した電極と電解質膜の断面サンプルを観察した。反応前では、均一に触媒層が形成されていることが観察された。一方、反応後では、Ru元素が、電解質膜中にも析出していることが確認できた。 水電解反応中に電解質膜中への拡散が進行した可能性があり、今後、元素組成と耐久性との関係を明らかにする必要がある。

図・表・数式 / Figures, Tables and Equations

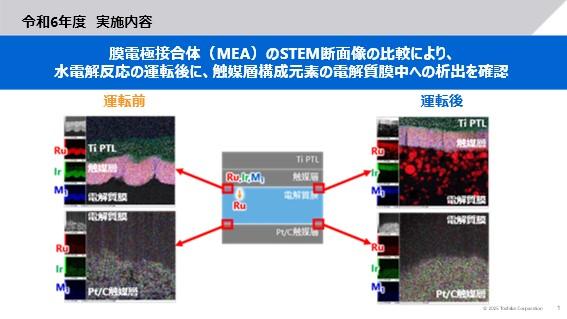

令和６年度　実施内容

その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)

成果発表・成果利用 / Publication and Patents

論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)

口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.

特許 / Patents

特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
