課題データ / Project Data
課題番号 / Project Issue Number
24HK0105
利用課題名 / Title
Co基合金の組織解析
利用した実施機関 / Support Institute
北海道大学 / Hokkaido Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）量子・電子制御により革新的な機能を発現するマテリアル/Materials using quantum and electronic control to perform innovative functions（副 / Sub）-
キーワード / Keywords
金属間化合物, 透過型電子顕微鏡,表面・界面・粒界制御/ Surface/interface/grain boundary control,集束イオンビーム/ Focused ion beam
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
堀内 寿晃
所属名 / Affiliation
北海道科学大学 工学部 機械工学科
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
大久保賢二,横平綾子,澤厚貴
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術代行/Technology Substitution
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
Co-Nb 2元系の金属間化合物であるNb2Co7は，特異な機械的性質を示すことが明らかになっているが，その結晶構造の詳細に関する報告は少ない。本研究ではNb2Co7の結晶構造を詳細に明らかにすることを目的として，集束イオンビーム装置を用いて透過型電子顕微鏡観察用試料を作製した。
実験 / Experimental
Nb2Co7の結晶構造を詳細に明らかにすることを目的として，集束イオンビーム装置を用いて透過型電子顕微鏡観察用試料を作製した。
結果と考察 / Results and Discussion
Nb2Co7単相合金の等温熱時効材から，集束イオンビーム装置を用いて複数の結晶粒を横断するように透過型電子顕微鏡観察用試料を作製した。約5μm四方の観察面積を有する厚み約100nmの薄膜試料の作製に成功した。今後は透過型電子顕微により組織観察及びディフラクション解析を実施していく予定である。
図・表・数式 / Figures, Tables and Equations

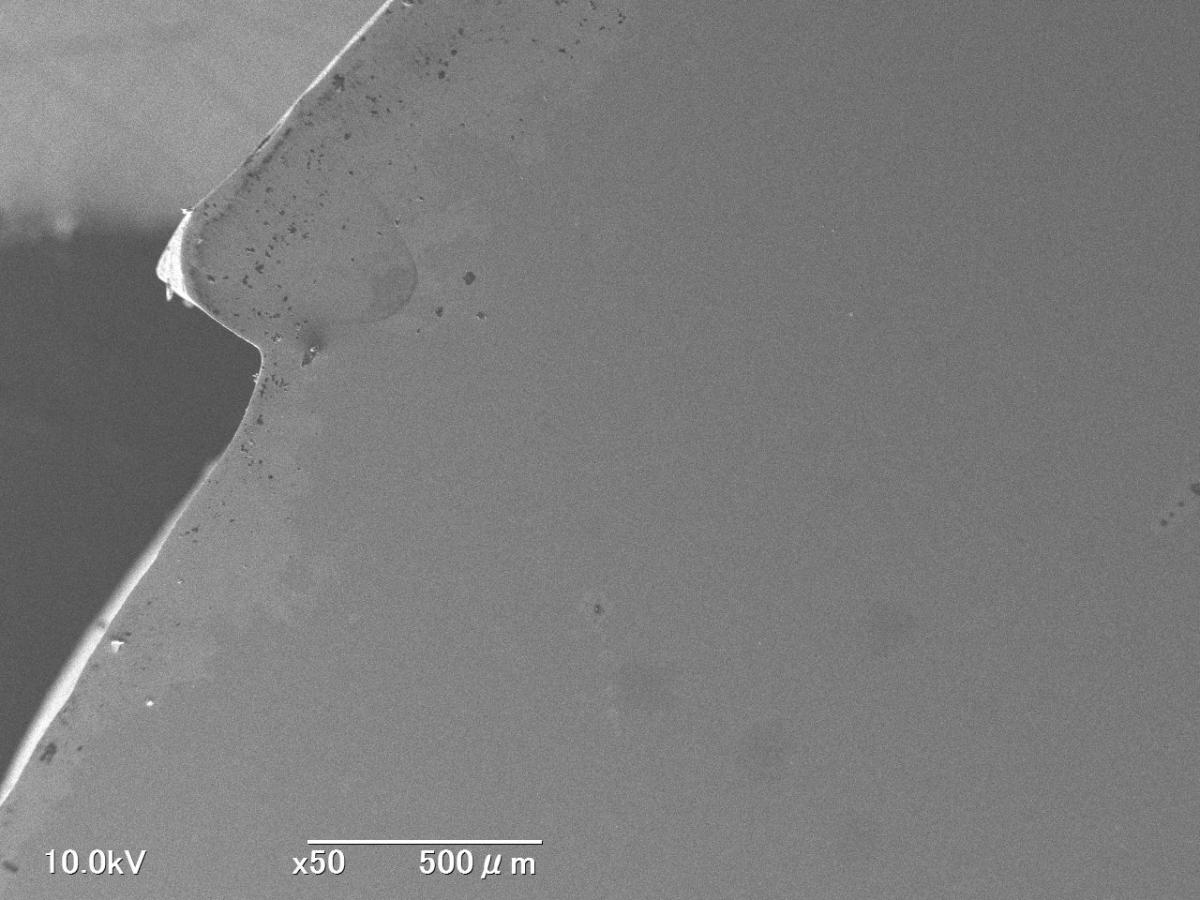

図1 薄膜試料を作製したCo-22.2Nb合金熱時効材の表面組織（低倍）

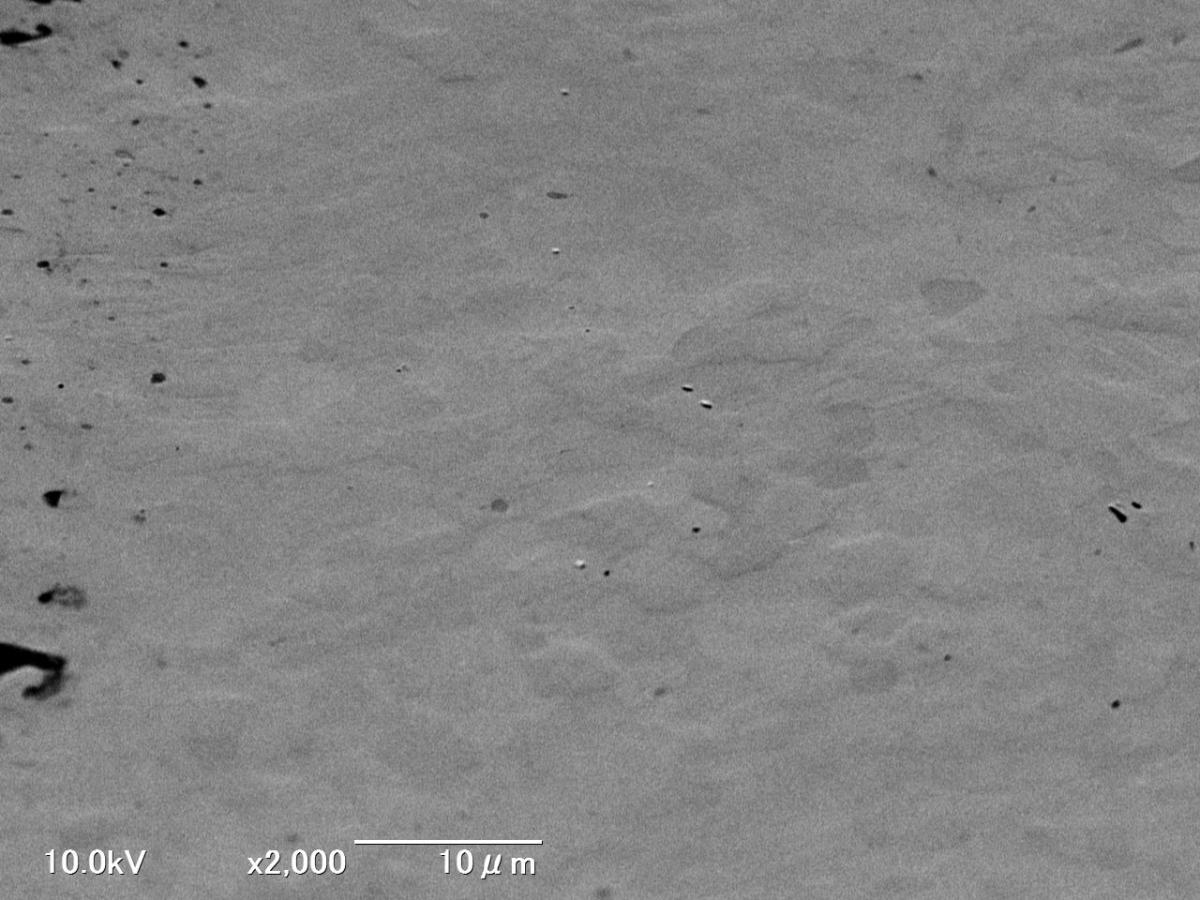

図2 薄膜試料を作製したCo-22.2Nb合金熱時効材の表面組織（高倍・2次電子像）

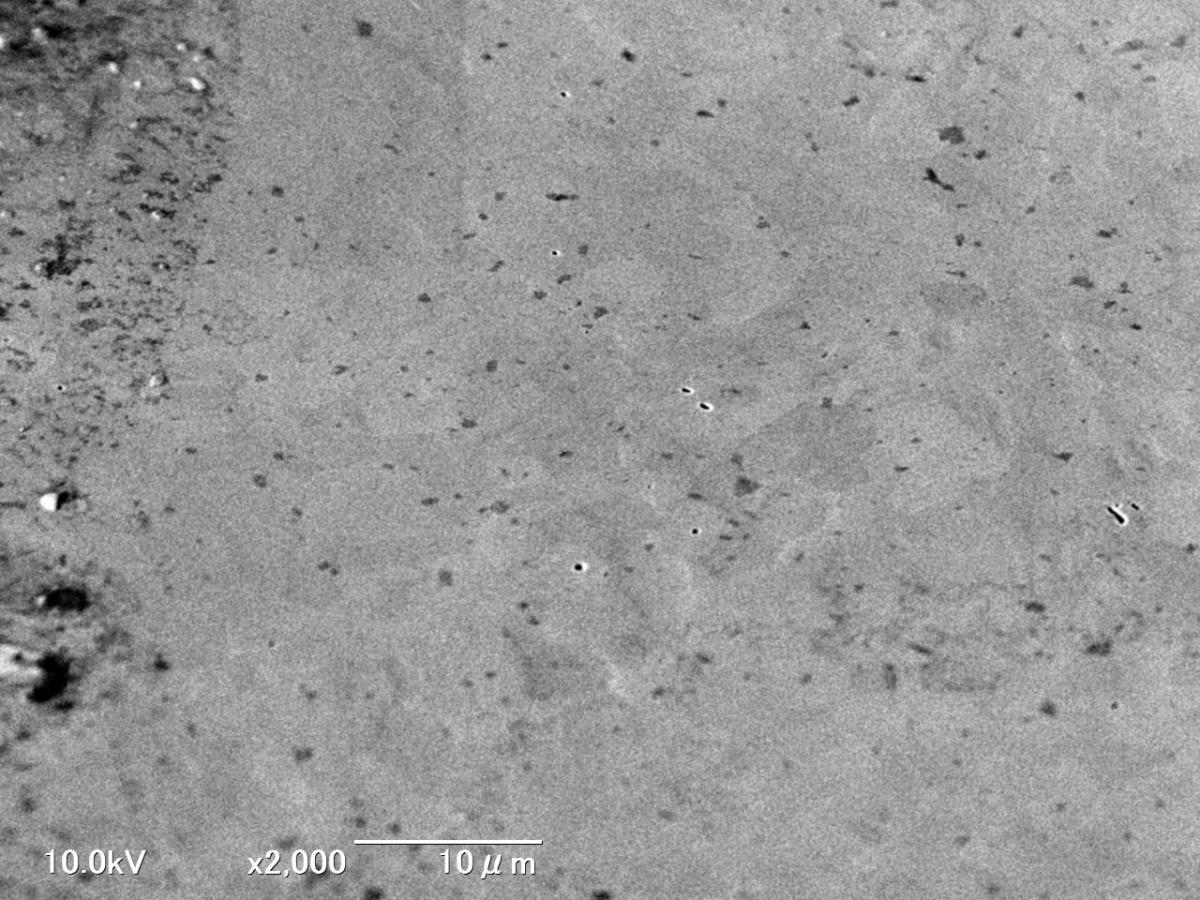

図3 薄膜試料を作製したCo-22.2Nb合金熱時効材の表面組織（高倍・反射電子像）
図4 薄膜試料の作製位置

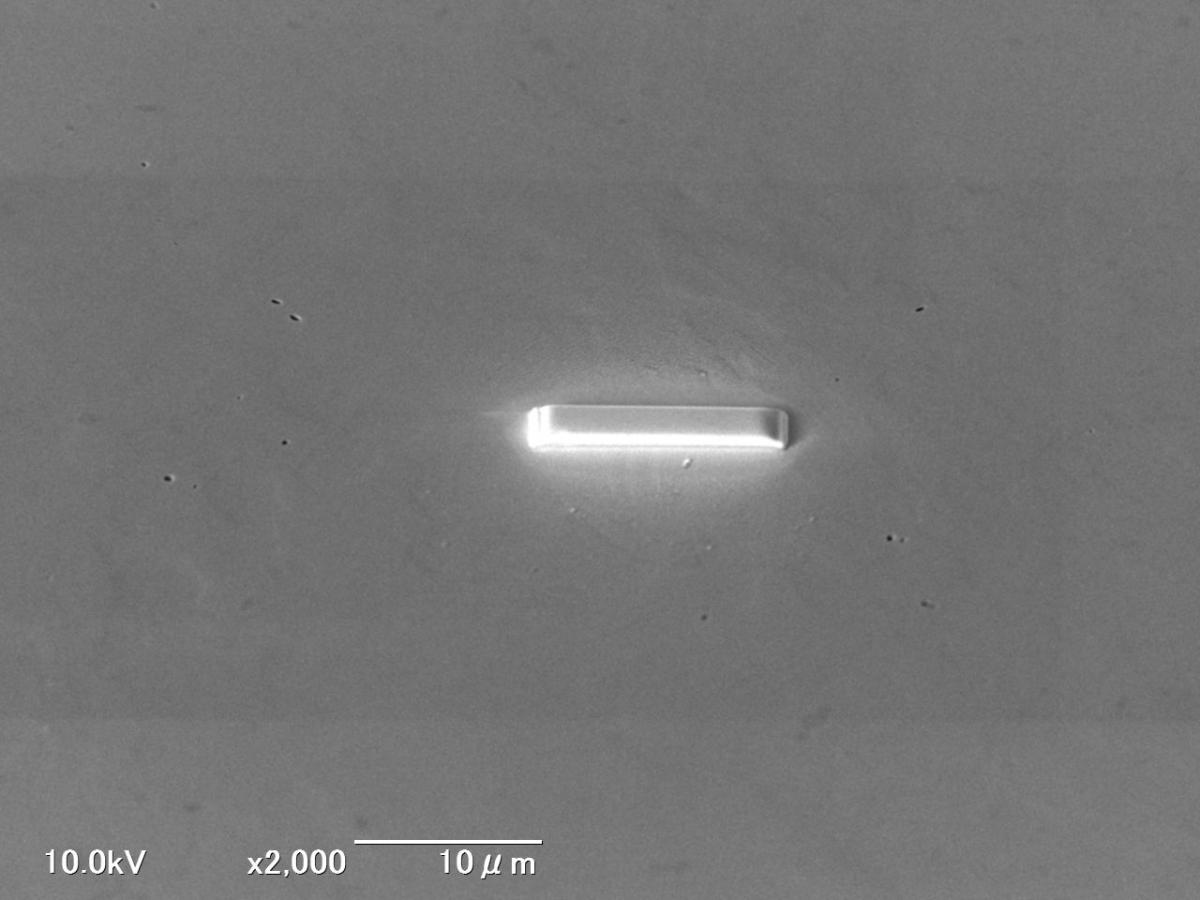

図5 薄膜試料の作製位置（デポ終了後）

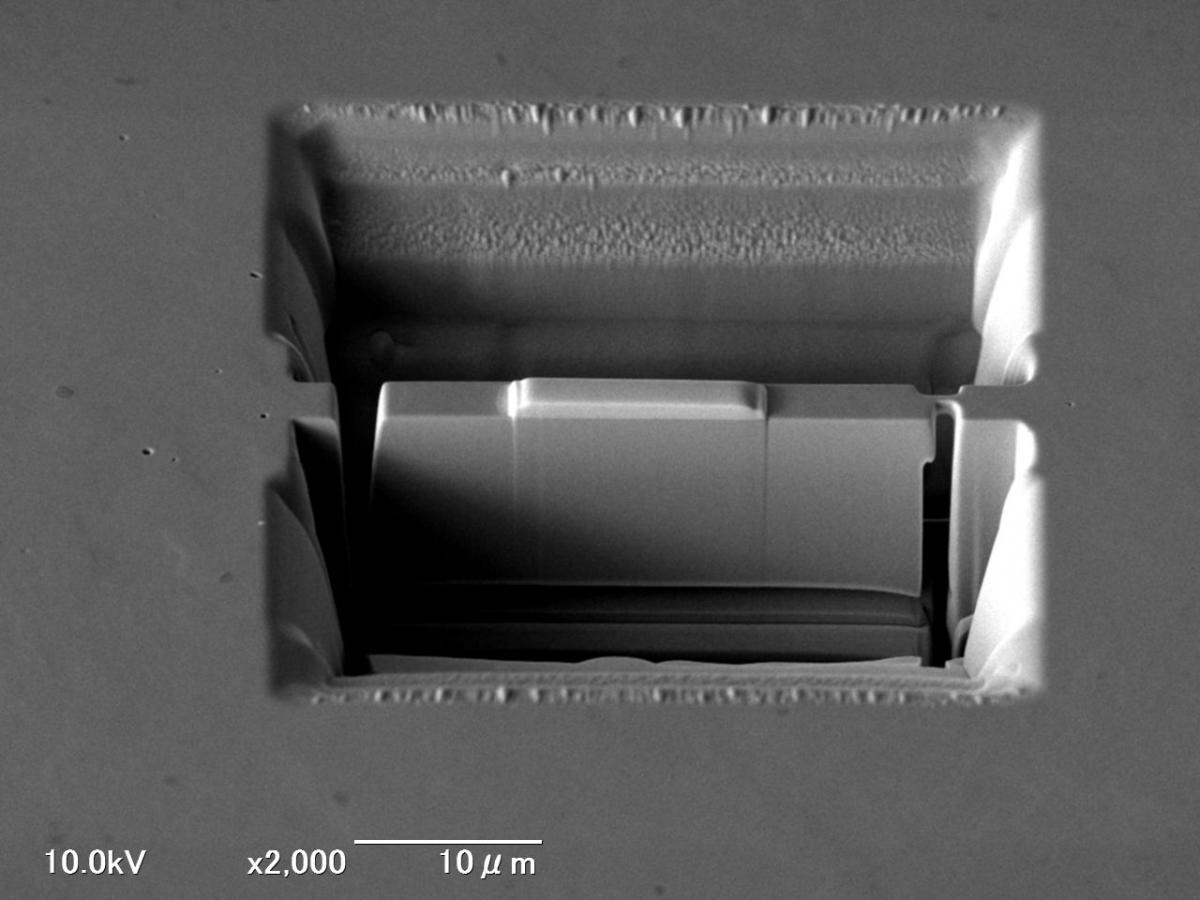

図6 薄膜試料の作製状況（粗加工後）
図7 薄膜試料の作製状況（薄膜加工前）

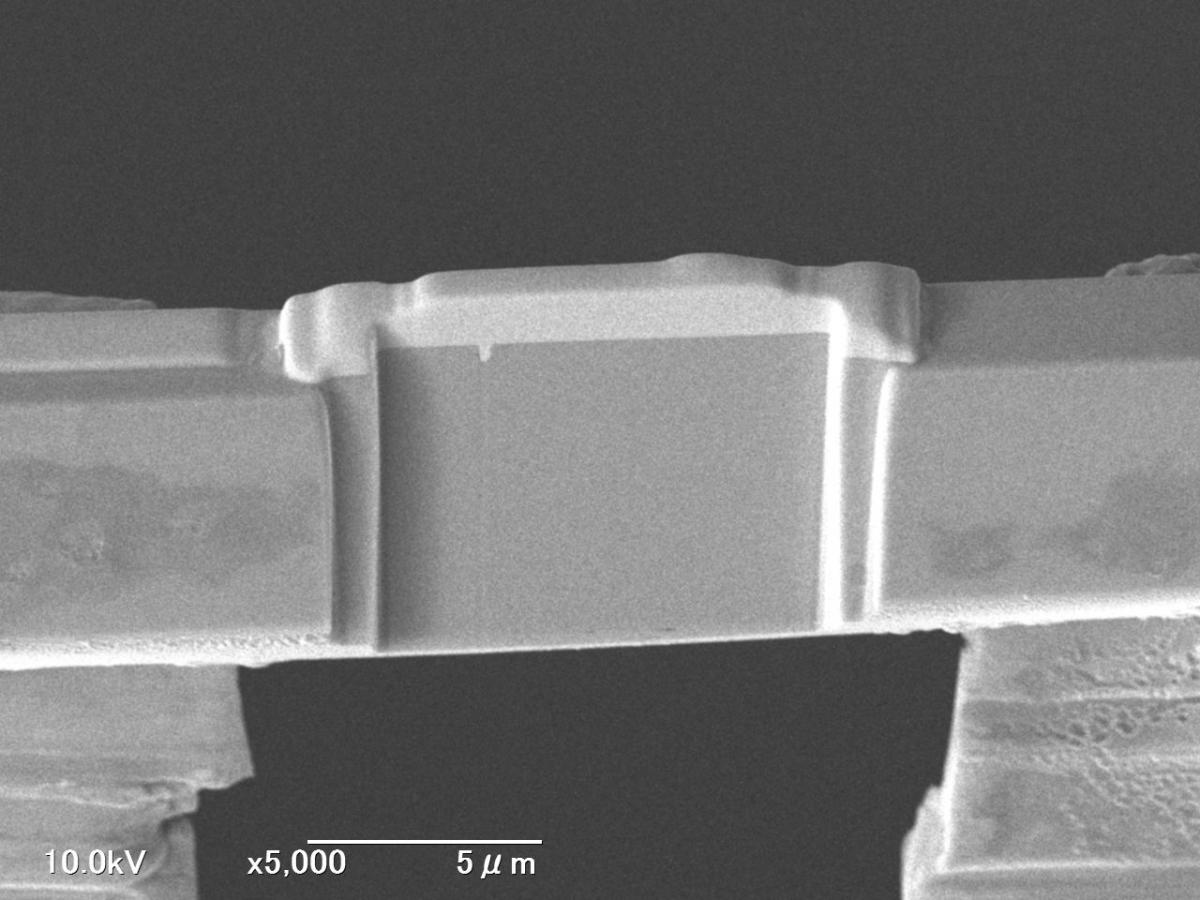

図8 薄膜試料の作製状況（薄膜加工後・側面）

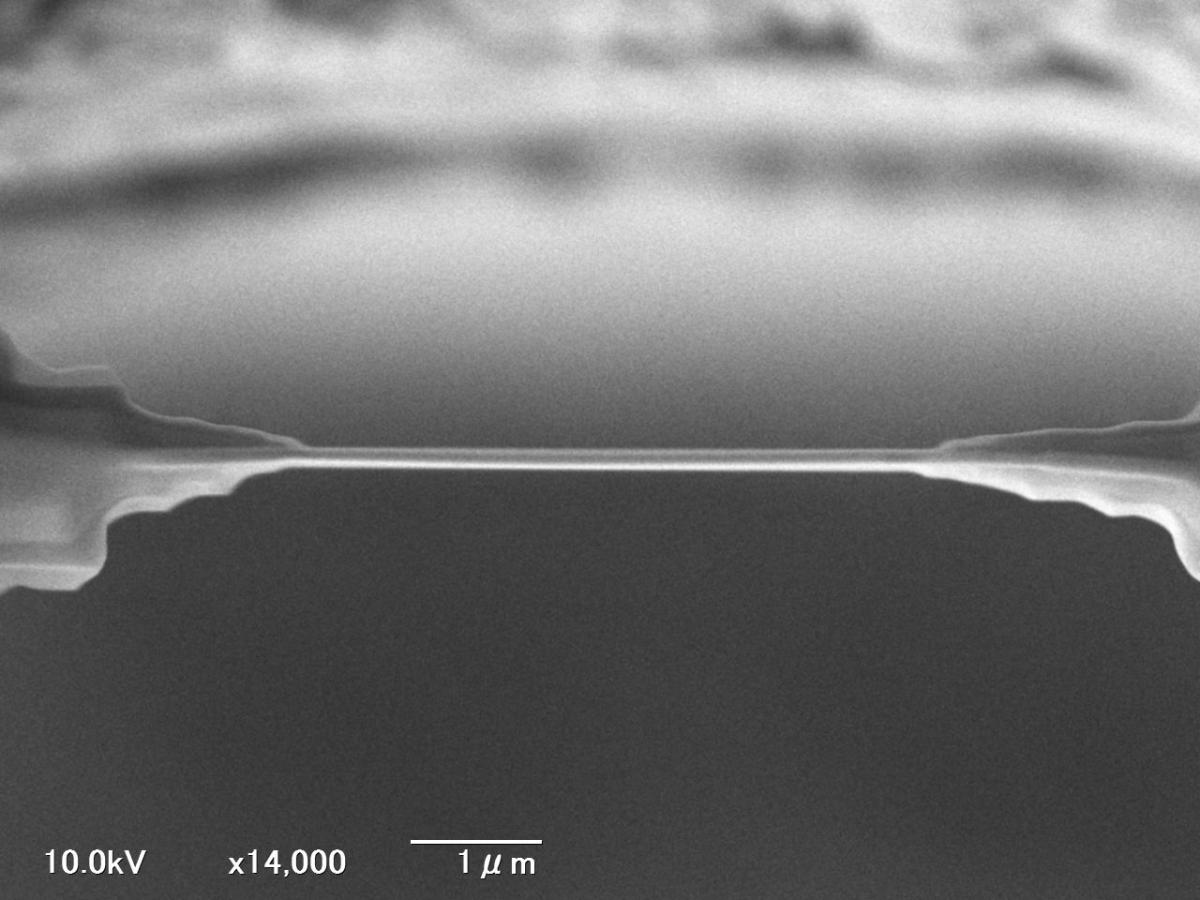

図9 薄膜試料の作製状況（薄膜加工後・断面）

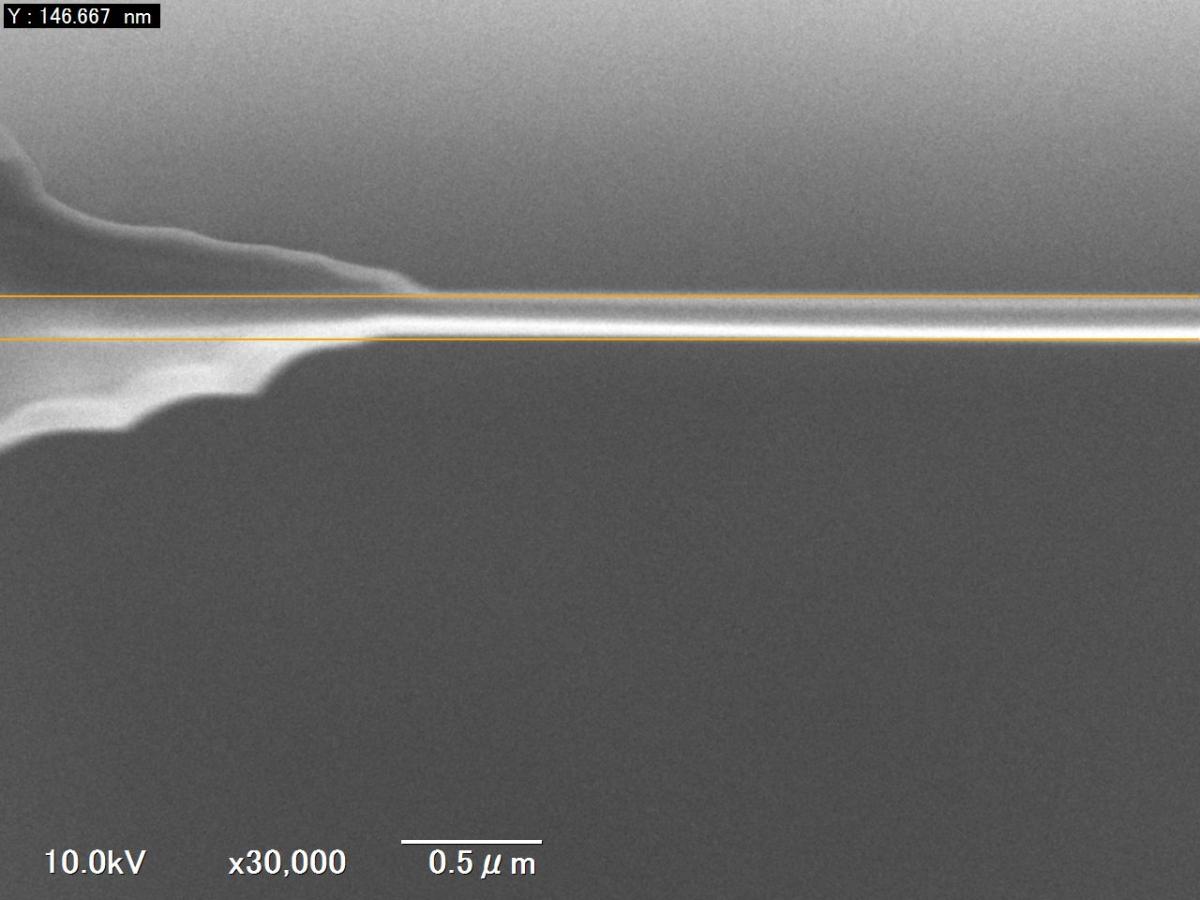

図10 薄膜試料の作製状況（薄膜加工後・断面拡大）
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
本試料の作製にあたり，北海道大学 工学研究院 エネルギー・マテリアル融合領域研究センター 複合量子ビーム超高圧顕微解析研究室の大久保賢二様，横平綾子様，ナノ・マイクロマテリアル分析研究室の澤厚貴様から多大な御支援・御助言をいただきました。ここに厚く御礼申し上げます。
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
