【公開日：2025.06.10】【最終更新日：2025.05.16】
課題データ / Project Data
課題番号 / Project Issue Number
24HK0121
利用課題名 / Title
亜鉛メッキ時の色調の変化
利用した実施機関 / Support Institute
北海道大学 / Hokkaido Univ.
機関外・機関内の利用 / External or Internal Use
外部利用/External Use
技術領域 / Technology Area
【横断技術領域 / Cross-Technology Area】（主 / Main）計測・分析/Advanced Characterization（副 / Sub）-
【重要技術領域 / Important Technology Area】（主 / Main）量子・電子制御により革新的な機能を発現するマテリアル/Materials using quantum and electronic control to perform innovative functions（副 / Sub）-
キーワード / Keywords
表面・界面・粒界制御/ Surface/interface/grain boundary control,電子分光/ Electron spectroscopy
利用者と利用形態 / User and Support Type
利用者名（課題申請者）/ User Name (Project Applicant)
城 将貴
所属名 / Affiliation
北海道旭川東高等学校
共同利用者氏名 / Names of Collaborators in Other Institutes Than Hub and Spoke Institutes
上田 華凛
ARIM実施機関支援担当者 / Names of Collaborators in The Hub and Spoke Institutes
鈴木 啓太
利用形態 / Support Type
（主 / Main）機器利用/Equipment Utilization（副 / Sub）,技術代行/Technology Substitution
利用した主な設備 / Equipment Used in This Project
報告書データ / Report
概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
亜鉛電気メッキにおいて、鉄板の表面に亜鉛メッキを施したところ、鉄板の表面に黄色の光沢が見られたことから、その光沢を含むメッキ状物質に含まれる元素を特定するために、XPS解析を行い、メッキ表層の元素分析を行った。
実験 / Experimental
亜鉛メッキをした鉄板をXPS分析する。表面をアルゴンビームによって削り，表面の成分を調べる。本実験では，図7のXPS装置を用いて，MgKα線を使用して、直径1 mmの範囲を計測した。
結果と考察 / Results and Discussion
深さに対する各原子の割合を調べると，銅に関しては，49.5μm以降約1％含まれ，その後亜鉛の割合が低下し，鉄の割合が増加してくる89.1μmまでは1％をキープしていた(Fig.1)。
本来の亜鉛板には0.371%の銅が含まれていたことを考えると，比較的多くの銅がメッキされたと考えられる。また，銅の存在を示すピークが酸化されていない銅を表す箇所に出ていることと(Fig.2)，そのピーク時に酸素の存在を示すピークも見られることから，恐らく酸化亜鉛と銅の単体がメッキされていると考えられる。
図・表・数式 / Figures, Tables and Equations

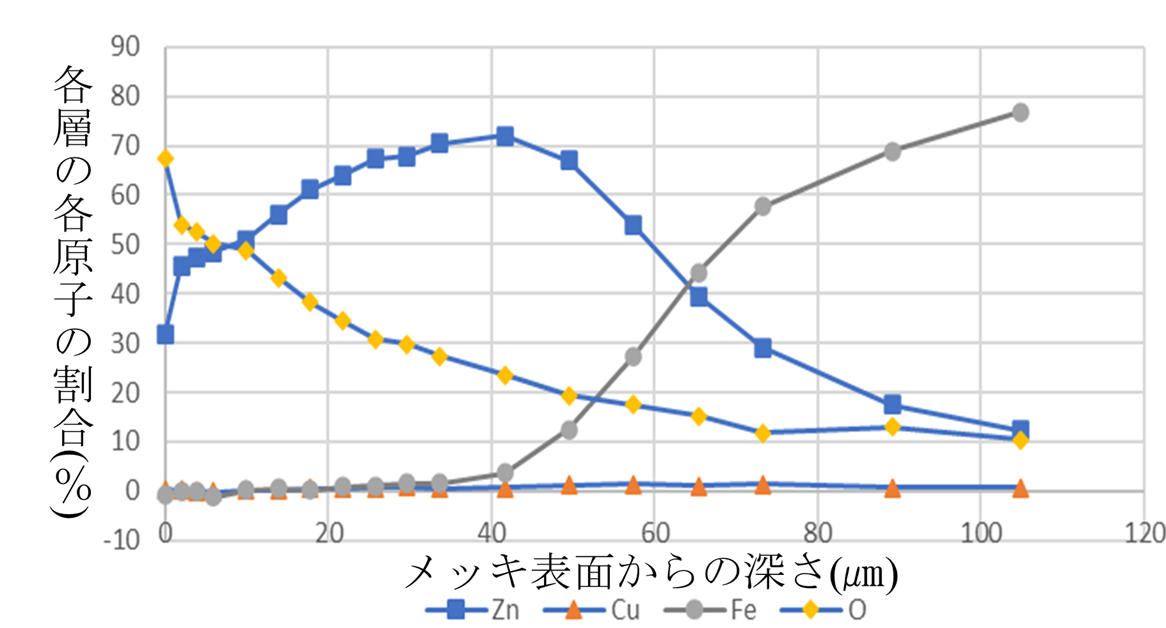

Fig.1

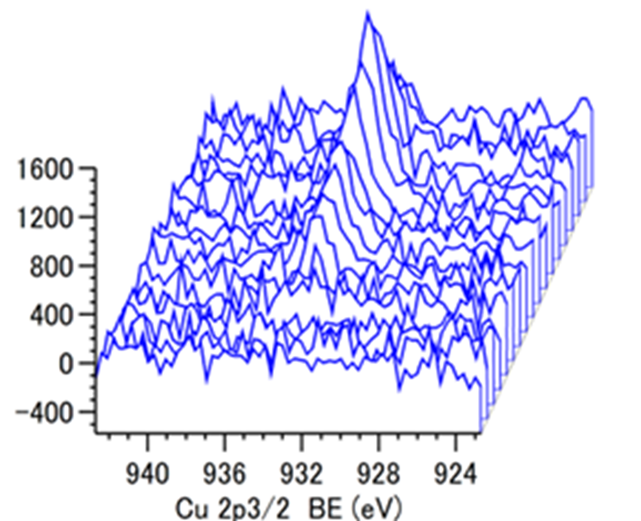

fig.2
その他・特記事項（参考文献・謝辞等） / Remarks(References and Acknowledgements)
日建連/鉄骨専門部会 鉄骨工事Q＆A 溶解Znめっき めっき光沢
黒田孝一 陽極酸化被膜の着色
本研究の一部は、文部科学省マテアリル先端リサーチ事業課題（課題番号JPMXP1224HK0121）として北海道大学の支援を受けて実施されました。深く感謝いたします。
成果発表・成果利用 / Publication and Patents
論文・プロシーディング（DOIのあるもの） / DOI (Publication and Proceedings)
口頭発表、ポスター発表および、その他の論文 / Oral Presentations etc.
- 上田華凛，"亜鉛メッキ時の色調の変化"，北海道高等学校理科研究発表大会 研究発表(化学部門)総合賞，日本化学会北海道支部高校生の部 奨励賞
特許 / Patents
特許出願件数 / Number of Patent Applications：0件
特許登録件数 / Number of Registered Patents：0件
