修士論文「マイクロ磁気デバイスの開発」のための実験である.薄い電磁鋼板に極薄の絶縁材料であるパリレンをコーティングすることにより,渦電流損を抑えたマイクロ磁器デバイスを実現することを目的とする.絶縁膜厚は薄いほど良いが,本実験では500nmを目標とした.

実験 / Experimental

直径230mmのパリレン成膜チャンバー内に.幅5mm×長さ180mmのリボン状SUY電磁鋼板を次の①②のように治具に固定した.①3Dプリンタで製作した治具にカプトンテープで固定する.②ガラス板にカプトンテープで固定する.合わせて,パリレン成膜装置の使用方法について学んだ.

結果と考察 / Results and Discussion

Fig.1は3Dプリンタで製作したABS樹脂製の治具に電磁鋼板をカプトンテープで固定してパリレン成膜を行おうとしている様子である.成膜装置は3Pa以下まで真空引きした後,成膜を開始するプログラムで動作する.しかし,①では3時間経っても3Pa以下にならず(通常30分程度で3Pa以下となる),成膜開始できなかった.3Dプリンタで製作した治具の内部に空気が閉じ込められており,継続的に空気が漏れ出てくるためと判断した.今後は,金属などで治具を製作する.Fig.2はガラス板に電磁鋼板をカプトンテープで固定してパリレン成膜を行おうとしている様子である.②では通常時間で3Pa以下に達し,成膜を開始できた.成膜後,所属する豊田工業大学にて白色干渉計(Zygo NewView7300)を用いてパリレン膜厚を測定したところ,Fig.3のように目標値の500nm程度であることが分かった.今後は,加熱炉に投入するパリレンダイマーの量を調整してより薄い膜を実現すること,絶縁特性を評価すること,を目標とする.

図・表・数式 / Figures, Tables and Equations

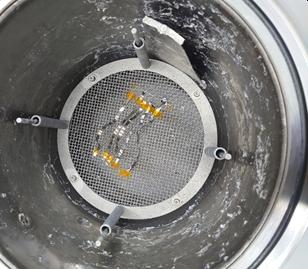

Fig.1 Photo of ribbons fixed at the jig, fabricated by 3D printer, set inside the deposition chamber



Fig.2 Photo of ribbons fixed at the glass plate set inside the deposition chamber

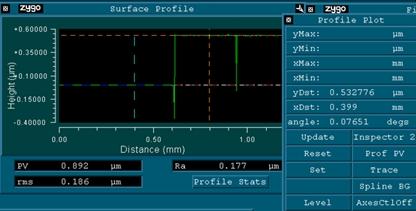

Fig.3 Deposited parylene film confirmed to be about 500 nm in its thickness
