我々は気球・観測ロケット・人工衛星等の飛翔体搭載用観測機器に超薄膜を実装し、かつてない感度での宇宙 X 線観測を目指し開発を進めている。例えば薄膜は X 線天文学分野においては、受動型熱制御素子や可視光防護フィルターとして望遠鏡や検出器などの主要観測機器の一部に組み込まれており、特に軟 X 線を観測帯域としたミッションにおいては様々な形態で必須となる。現在は耐熱性・耐圧性に優れるポリイミド製フィルムが良く用いられているが、透過率の観点から改善の余地が残る。そこで我々はこのポリイミド製のフィルムを、グラフェンや超薄膜グラファイトに置き換えることで、世界最高感度の超薄膜素子の実現を目指し基礎開発に着手している。

実験 / Experimental

今回我々は、X 線透過率を測定し、光学的な厚みをある程度の精度で把握している超薄膜グラファイトサンプルの機械的な厚みを理解するため、AFM での測定を試みた。サンプルは Si 基板に我々が転写したものであり、試料購入時の公称値はグラフェン 30-60 層相当 (おおよそ 10-20 nm 厚程度) とされている。これについては、VUV - X 線帯域での透過率プロファイルの結果から、測定精度の範囲内で粒界を除いた領域に対する結果と一致している。今回我々はこのサンプルの 5 領域について厚み測定を実施した (図 1 参照)。

結果と考察 / Results and Discussion

結果、テンションを張った状態での転写が難しく、基板と超薄膜グラファイトの間に 0.1 - 数ミクロンスケールの隙間が生じ、特に面内の厚みのばらつきを評価することが困難であることが分かった。一方、10-20 nm の厚み領域が確かに存在し、また粒界構造にてその厚みが大きくなっていることが分かった (図 2 参照)。これらは透過率測定の結果とも矛盾しない結果が得られた。

図・表・数式 / Figures, Tables and Equations

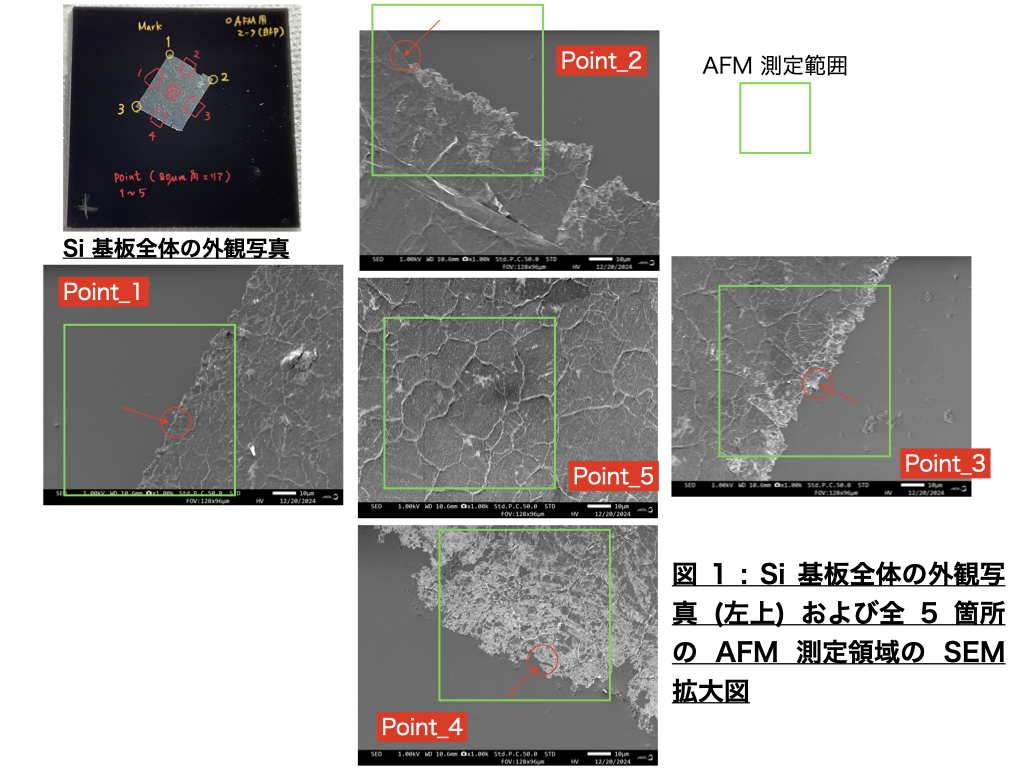

図 1 : Si 基板全体の外観写真 (左上) および全 5 箇所の AFM 測定領域の SEM 拡大図

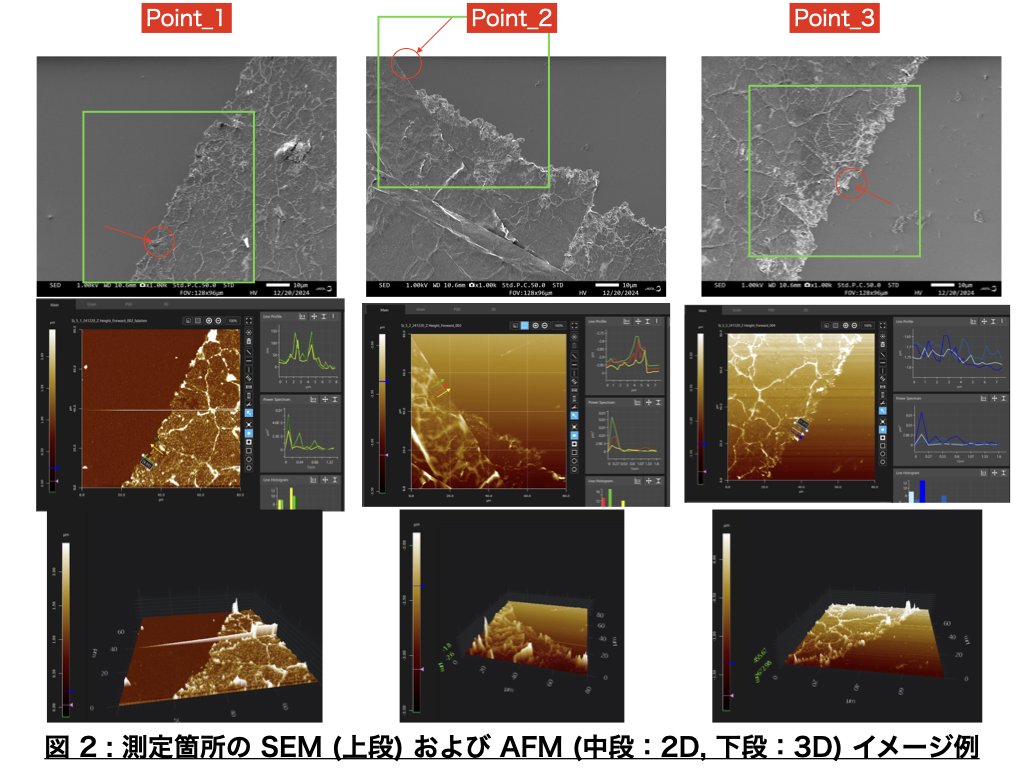

図 2 : 測定箇所の SEM (上段) および AFM (中段：2D, 下段：3D) イメージ例
