概要（目的・用途・実施内容）/ Abstract (Aim, Use Applications and Contents)
第５世代以降の次世代移動通信システムでは5GHz超の周波数帯の利用が始まっているが、現状では5GHz以上の周波数帯での弾性波フィルタが実現できていない。この弾性波フィルタの限界を打破すると期待されているのが、圧電薄板/音響ブラッグ反射多層膜/支持基板構造のSolidly Mounted Resonator(SMR)である。本研究では、10GHz超の実現可能性を秘めたSMRにおいて重要な役割を担う音響ブラッグ反射多層膜について反射率の高効率化を目指した基礎的研究を行う。
実験 / Experimental
試料として表１に示すような、Si(100)基板上にTa2O5-SiO2多層膜4対および7対、Al2O3-SiO2多層膜8対を2種類の合計4種類の音響反射多層膜をRadical Assisted Sputtering装置(RAS-1100B II:シンクロン社製)により作製した。本成膜装置ではRFバイアスを印加することができ、いずれのサンプルにおいても成膜表面を平坦にする効果が得られる800Wを印加して成膜した。
結果と考察 / Results and Discussion
図1は表1に示した各サンプルの音響反射多層膜に対して取得した断面SEM像である。各層の厚さは数%程度のばらつきはあるもののおおよそ設計通りの膜厚に成膜されていた。また、各音響反射多層膜の最終成膜面上の表面粗さSaを原子間力顕微鏡(AFM)を用いて測定した結果を後述の表2に示した。サンプル#4以外はSa値が0.2 nm以下と非常に平坦に成膜されている。 SMRとしての共振特性を評価するために、表1に示した音響反射多層膜上に、Al/Tiの下部電極、AlN圧電膜(730 nm)、Cuの上部電極を形成した。上部電極を形成する前に測定したAlN膜の(0002)面に対するX線ロッキングカーブ(XRC)の半値全幅(FWHM)の結果を表2に示している。各サンプルのAlNのFWHM値は、音響反射多層膜の最表面粗さSaに対応して、Saが小さいとFWHMも小さくなる傾向となった。 上記のSMRサンプルに対して共振特性を測定した。サンプル#2および#4に対する共振波形の結果例を図2に示す。いずれのサンプルにおいても設計周波数の5.94 GHz近傍に共振周波数が観測された。各サンプルに対する共振特性（アドミッタンスY比、Q値、電気機械結合係数、周波数温度係数）を表2にまとめた。#1と#2を比べると、同じTa2O5/SiO2多層膜で対数のみ異なることで、対数の多い#2の方が、アドミッタンス比が大きく、Q値やkeff2値も大きくなっている。また、TCFも#2の方が向上している。一方、Al2O3/SiO2多層膜の#3、#4のY比やQrは、#1、#2と比べて大幅に向上している。特に、#4はAlNのFWHMが最も大きかったにもかかわらず、Y比とQrが最も大きくなっており、さらにTCFもfrの方は他と同等程度で、faの方は最も良い結果となった。#4の成膜条件は#3と比べて、Ar流量とスパッタ圧力を増加させたところのみが異なっており、その効果でわずかながら性能が向上した。さらなる性能向上には、成膜条件の改善が必要と考えられるが、上記結果を踏まえると、Ta2O5/SiO2多層膜よりはAl2O3/SiO2多層膜の方が、より性能の良いSMRが構築できる可能性が高いと考えられる。
図・表・数式 / Figures, Tables and Equations

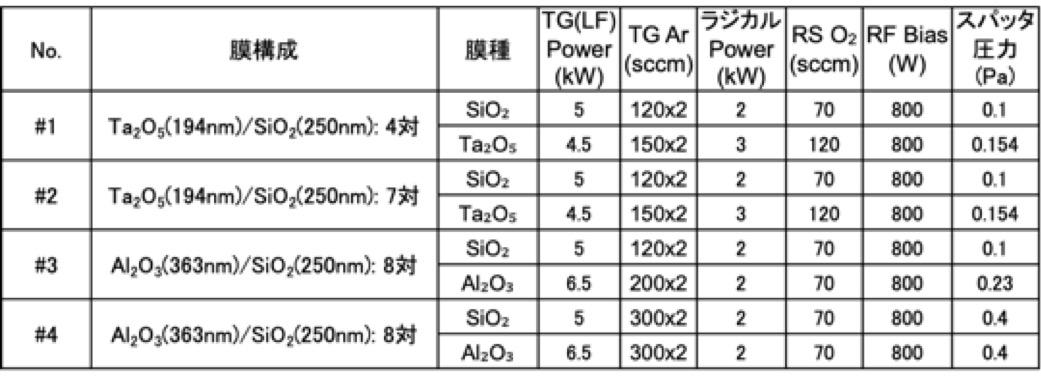

表1 Si(100)基板上に成膜した音響反射多層膜の成膜条件.

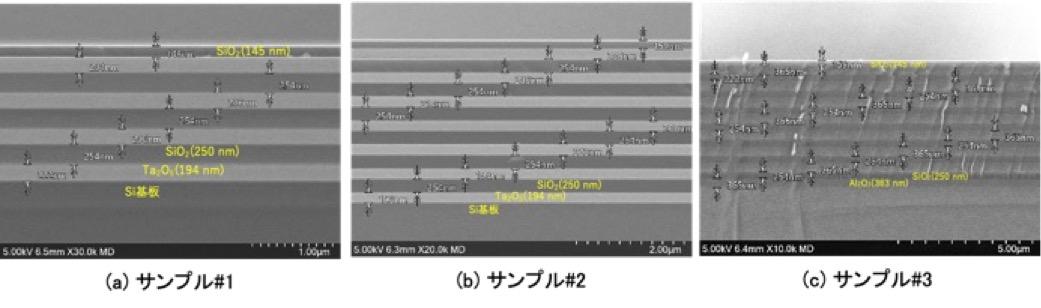

図1 音響反射多層膜の断面観察.

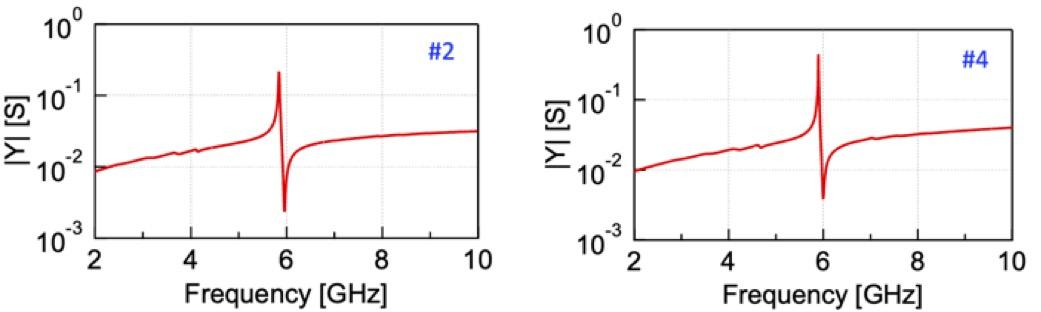

図2 SMRサンプルの共振特性波形.

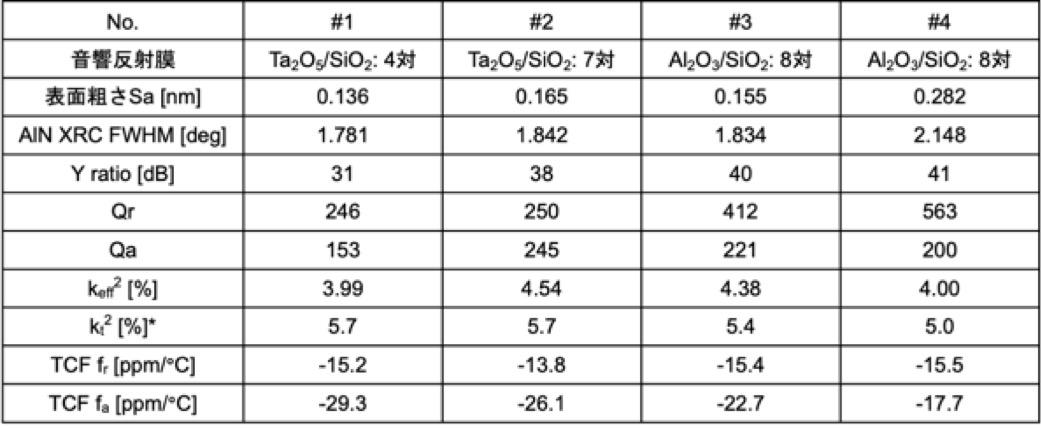

表2 各サンプルに対する膜評価と共振特性の測定結果.
